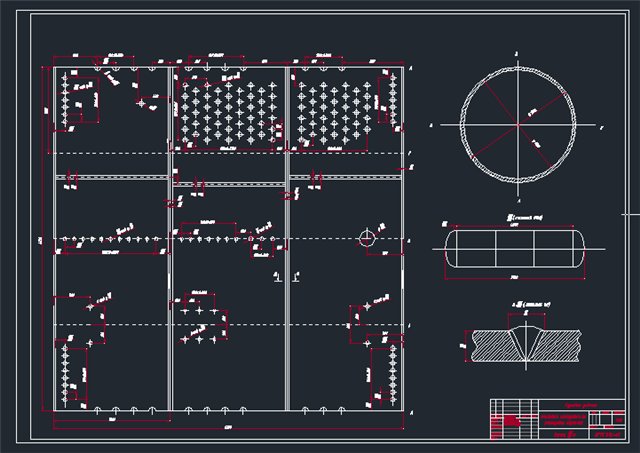

Чертеж развертки барабана котла

Разметка расположения отверстий на развертке произведена для барабана котельного агрегата следующих особенностей
Паропроизводительность, т/ч - 31;
Рабочее давление в барабане, кгс/см2 - 39;
Внутренний диаметр барабана – 1500 мм;
Толщина стенки барабана – 42 мм;
Материал стенки барабана – Сталь 20К;

Содержание:
В пояснительной записке присутсвует определение диаметра и количества труб барабана котельного агрегата, прочностной расчёт, чертеж на А2 развертки.

Состав: СБ

Софт: autocad 11

Каталог / Инженерные системы / Чертеж развертки барабана котла

Просмотр файлов
производство и монтаж.doc
производство и монтаж.dwg
