Промотур КОМПАС v17

Чертеж тепловлажностной обработки железобетонных изделий кассетным способом

«Липецкий Государственный Технический Университет»
Кафедра промышленной энергетики
Курсовая работа по дисциплине «Теплотехника и теплотехническое оборудование предприятий строительных изделий»
На тему: Тепловлажностная обработка железобетонных изделий кассетным способом
Липецк 2012

Задание: выбрать рациональную схему теплоснабжения, рассчитать и спроектировать кассетную установку для тепловлажностной обработки строительных изделий.

В данной курсовой работе я запроектировал кассетную установку с размерами 5,27*2,88*1,485. Общее число изделий укладываемых в камеру составляет 10 штук.
Теплоносителем в камере является пар. Удельный расход пара в этой камере равен 203 кг/м3, что является допустимым значением для данного вида установок (150 – 250 кг/м3).
Необходимое количество установок для заданной производительности равно 5 штук.
Основным источником потерь теплоты в кассетных установках камерах являются боковые стенки из металлического листа, поэтому для экономии пара необходимо применять прочные теплоизолирующие конструкции.

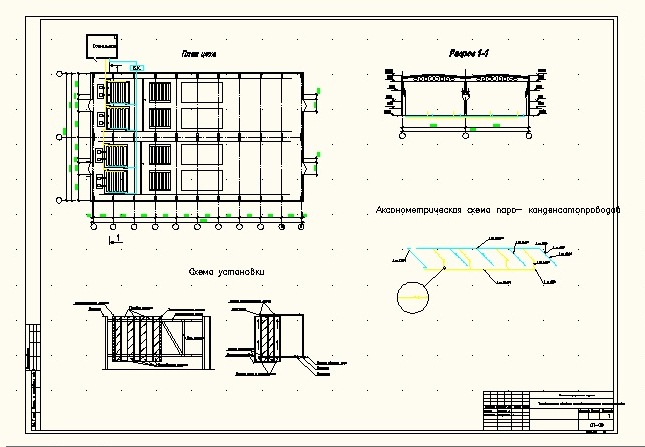

Состав: План цеха. Разрез. Схема установки. Аксонометрическая схема. ПЗ Язык документа

Софт: AutoCAD
