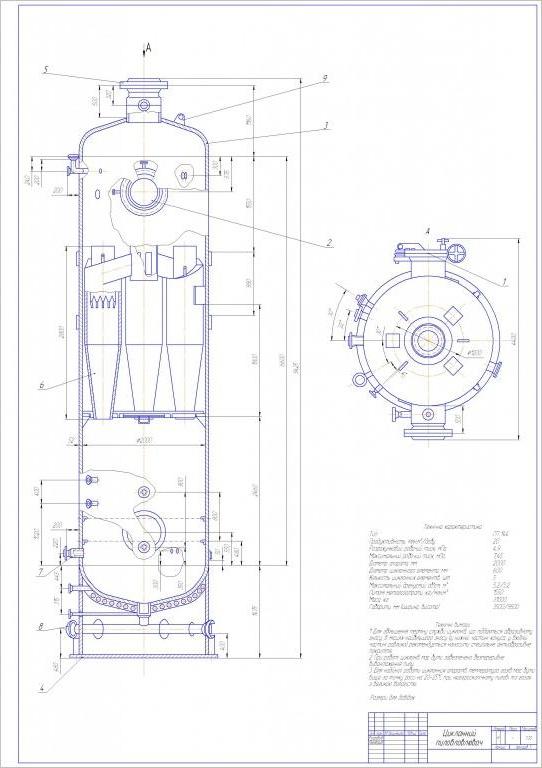

Чертеж циклонного газового пылеуловителя

Пылеуловитель предназначен для очистки и подготовки газа, используется на линейных компрессорных станциях. Даный чертеж определяет конструкцию циклонного пылеуловителя, взаимодействие его составных частей и поясняющий принцип работы изделия. Чертеж состоит из основного и вида и вида сверху. На чертеже показан входной и выходной газовый патрубок, характер размещения циклонов для приобретения газом инерционных сил для его очистки. Также на чертеже показано, основание,корпус пылеуловителя, люк-лаз та дренажный патрубок, приведены размеры. Кроме этого приведена техническая характеристика и технические условия данного оборудования.

Технічна характеристика
Тип ГП 144
Продуктивність, млн.м /добу 20
Діаметр апарата, мм 2000

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: Компас-3D V10 SP2, CDW

Каталог / Инженерные системы / Чертеж циклонного газового пылеуловителя

Просмотр файлов
Пиловловлювач-Специфікація.doc
Циклонний пиловловлювач.bak
Циклонний пиловловлювач.cdw
