Электрическая прокалывающая установка ЭПУ-2 СБ

Электрическая прокалывающая установка предназначена для прокладки магистралей методом неуправляемого прокола под автодорогами, железными дорогами, дамбами, реками, болотистыми грунтами, оврагами, лесными массивами с одновременным расширением и протяжкой кабеля или трубы ПНД.

Техническая характеристика
1.Категория прокалываемого грунта 1...3
2.Рабочая длина штанги, мм 900
3.Масса штанги, кг 15,2
4.Количество штанг в комплекте, шт 62
5.Длина прокалываемого канала, м 55
6.Наружный диаметр прошивок, мм 70
7.Диаметр разрушаемой трубы, мм 63...180
8.Максимальный ход реечного привода, мм 1080
9.Скорость прокола и расширения канала, м/мин 1,5
10.Усилие на штанге при прокалывании и расширении канала, кН (т) ... 230 (23)
11.Диаметры расширителей в комплекте, мм 108, 159, 219, 275, 325, 377, 420
12.Диаметры труб, протягиваемых захватами, мм 50...400
13.Мощность установленного двигателя, квт 7,5
14.Количество обслуживающего персонала, чел 1-2
15.Управление ручное

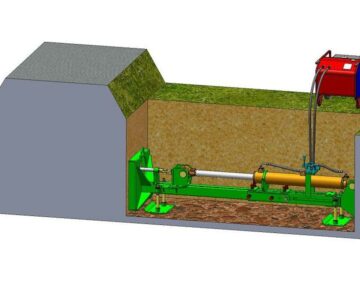

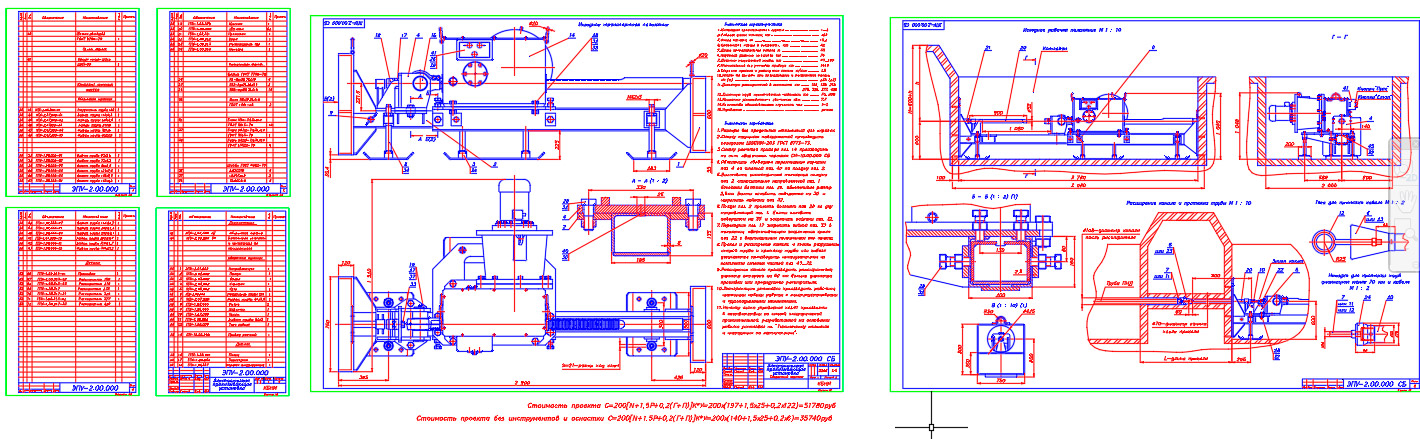

Состав: Сборочный чертеж, спецификации и картинка из Солида Язык документа

Софт: AutoCAD, dwg

Сайт: www

Каталог / Инженерные системы / Электрическая прокалывающая установка ЭПУ-2 СБ

Просмотр файлов
ЭПУ-2 СБ Электрическая прокалывающая установка.dwg
