Электрификация птичника на 19000 голов с разработкой автоматизации процесса вентиляции

Дипломная работа на тему: "Электрификация птичника на 19000 голов с разработкой автоматизации процесса вентиляции

Предлагаемая дипломная работа посвящена вопросам комплексной электрификации ПК «Юн чи». Объект электрификации представляет собой птичник – утятник. Произведен расчет и выбор электропривода к технологическому оборудованию, аппаратов защиты и управления, распределительных шкафов. Приведены расчеты внутренних силовых сетей, освещения; определена мощность на вводе объекта, выбран источник электроснабжения. Разработаны схемы автоматизации вентиляционной установки.
Также разработаны мероприятия по электробезопасности и расчет экономической эффективности.
Объем дипломной работы:
1) пояснительная записка: 69 стр., таблиц 7, рис. 3
2) графическая часть 6 листов формата А1

В ходе выполнения дипломной работы приняты следующие технические решения:
- в качестве электропривода к технологическим машинам приняты двигатели серии 4А сельскохозяйственного исполнения.
- для управления приняты аппараты, поставляемые комплектно с оборудованием «Климат 47М», предохранители серии ПМЛ, для защиты от аварийных режимов – автоматические выключатели серии АЕ-2000, установленные в групповых линиях распределены по длительно допустимым нагрузкам и проверены по потерям напряжения.
- в качестве проводников приняты кабели марки АВВГ;
- нагрузка силового оборудования составила 150,6 кВт;
- для освещения приняты осветительные приборы: светильники НСП11 с лампами накаливания мощностью 100 Вт;
- осветительные сети выполнены кабелем АВВГ;
- приняты два осветительных щита типа ПР11.
Проведен анализ системы вентиляции и установок по созданию микроклимата. По его результатам принята установка «Климат47М». Для нее разработана схема автоматического управления.
Для обеспечения управления электроснабжением выбран КТП 10/0,4-250 кВА.
Выполнение дипломной работы позволило закрепить знания полученные при изучении дисциплин специальности и применить их в ходе расчетов.

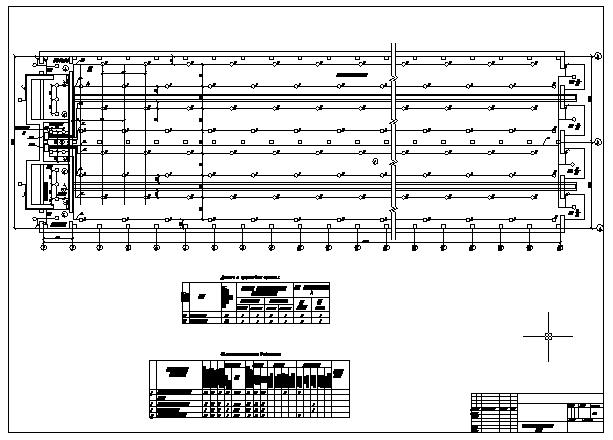

Состав: Пояснительная записка. План силового оборудования. План осветительных сетей. Принципиальная схема силовой сети. Технологическая схема автоматизации вентиляции. Принципиальная схема автоматизации процесса вентиляции. Технико-экономические показатели Язык документа

Софт: AutoCAD 2008
