Электрификация второго этажа дачного катеджа

Московский государственный агроинженерный университет имени В.П. Горячкина
Кафедра «Электротехнологии в сельскохозяйственном производстве»
Тема: Электрификация второго этажа дачного катеджа
Москва, 2010

В данном проекте по заданному чертёжу с планами этажа дома, выбрано место ввода проводов в задание, оценить степень электрической опасности в помещениях и на веранде дома, размещено электрооборудование с учётом назначения помещений: светильники и выключатели в доме, на веранде, у входа в дом, выбран тип розеток с учётом необходимости использования защитного РЕ-провода, тип проводки, наметить трассы прокладки проводов, места установки ответвительных коробок, места проходов проводов сквозь стены и перекрытия здания, составлена расчётная схема, определены токи в линиях и ответвлениях, определена площадь поперечного сечения жил проводов по длительно допустимому току, по допустимой потере напряжения, по механической прочности. Выбран тип провода.
Выбран групповой щиток со счётчиком электрической энергии и с коммутацинно - защитными аппаратами. Все решения обоснованы в расчетно-пояснительной записке - 27 листов.

Перекрытия здания – деревянные, температура воздуха +20 0С, относительная влажность воздуха – 60%. На веранде полы покрыты керамической плиткой. В гараже полы железобетонные, температура воздуха +5…+25 0С , относительная влажность воздуха – 80%.

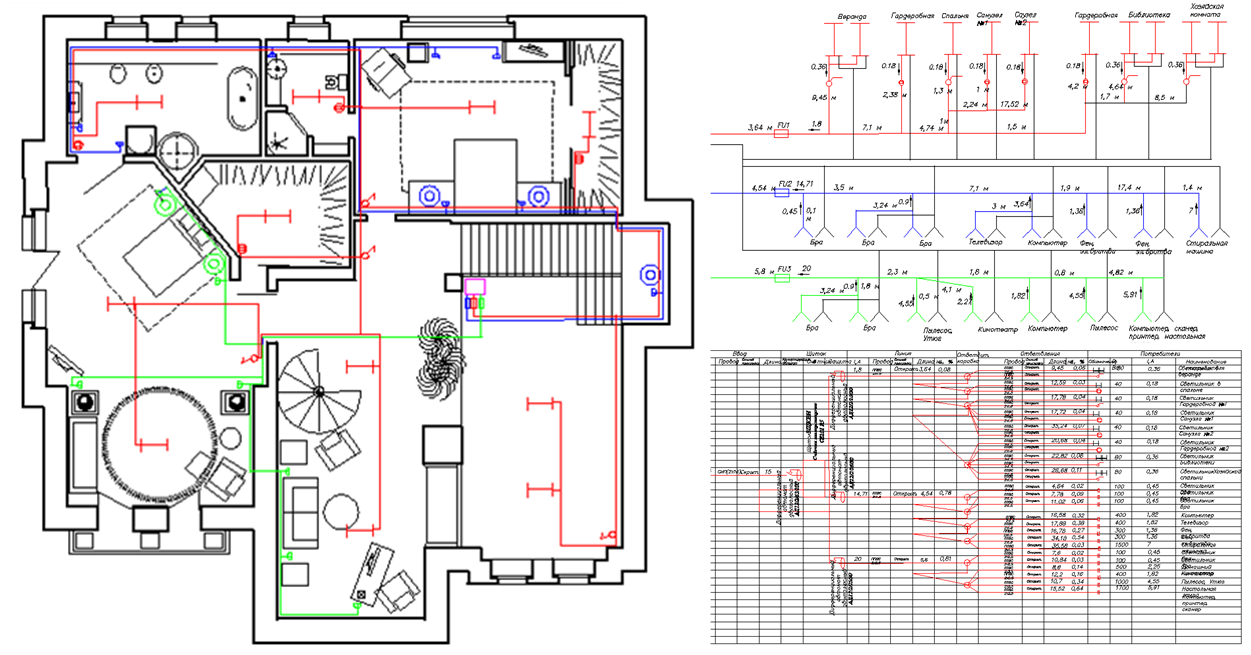

Состав: План здания, расчетные таблицы, ПЗ Язык документа

Софт: AutoCAD Electrical Е49.0.0.

Каталог / Инженерные системы / Электроснабжение и освещение / Электрификация второго этажа дачного катеджа

Просмотр файлов
таблица.dwg
Схема.dwg
А3План помещения.dwg
Курсовая по монтажу1.doc
Содержание.doc
Курсовая по монтажу.doc
