Электроснабжение 6-ти квартирного дома

Проект прошел Гос. экспертизу
2. Основные решения
2.1. На основании исходных данных электроснабжение настоящего Объекта осуществляется от проектируемого вводно-рапределительного устройства, устанавливаемого на ж/б опоре.
2.2. В соответствии с техническим заданием и требованиями СНиП 21-02-99 и СП31-110-2003 степень обеспечения надежности электроснабжения Объекта принята по III категории, с выделением нагрузки по I категории (аварийное освещение, приборы учета расхода тепла). I категория надежности электроснабжения обеспечивается индивидуальными источниками бесперебойного питания.
2.3. Для электрооборудования Объекта в проекте приняты светильники, аппараты, приборы и материалы выпускаемые серийно промышленностью РФ. Всё смонтированное электрооборудование и материалы должны иметь соответствующие сертификаты.
2.4. Вводно-распределительное устройство Объекта предусматривается расположить на ж/б опоре. ВРУ подлежит изготовлению на заводе-изготовителе в соответствии с разрабатываемыми принципиальными однолинейными схемами.
2.5. На каждом этаже в нишах строительных конструкций, предусматриваемых строительной части проекта, установить электрические щиты отечественного производства, в которых предусматривается установить приборы защиты кабельных сетей. От данных щитов осуществляется питание системы освещения, розеточной сети и технологического оборудования. Щиты включают в
себя автоматические выключатели защиты групповых линий питания электрооборудования, УЗО на линии питания штепсельных розеток. Электрооборудование помещений выполняется в соответствии с требованиями СПЗ1-110-2003.
2.6. Проектом предусмотрены следующие виды освещения Объекта:
- рабочего освещения всех помещений;
- аварийного освещения лестничной клетки.
Управление рабочим освещением выполняется посредством выключателей.
2.7. Установку штепсельных розеток и выключателей в помещениях следует предусматривать на высоте 0,5 м от пола, в сан. узлах на высоте 1,5 м от пола, в кухнях 1,1 м от пола. Штепсельные розетки должны снабжаться защитным устройством, закрывающим гнездо при вынутой вилке.

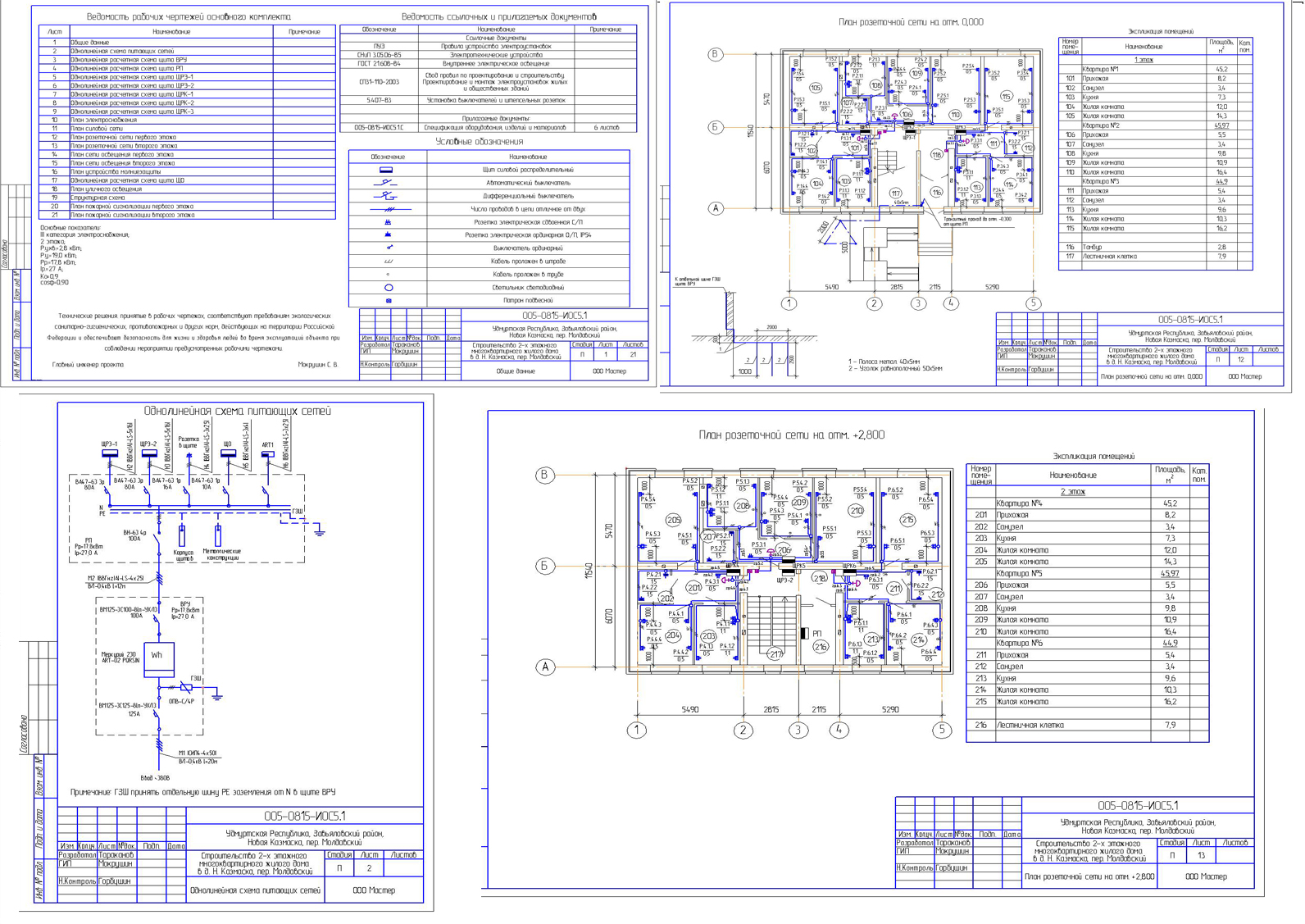

2.8. Места установки щитов и их подключение от сети 0,4 кВ указывается в рабочих чертежах основного комплекта марки «ЭМ».
Проектируемая распределительная сеть выполняется кабелем ВВГнг требуемого сечения прокладываемым открыто по кабельным конструкциям в подвальных помещениях, а так же скрыто в стальных трубах (стояках) в каналах строительных конструкций при переходе с этажа на этаж здания. Сети от групповых щитов предусмотрено выполнить кабелем ВВГнг, прокладываемым скрыто с использованием каналов строительных конструкций стен в гофрированных трубах на высоте не менее 2,0 м от уровня ч.п. Вся сеть З-х и 5-ти проводная - с дополнительным проводником защитного зануления сечением равным фазному.
2.9. Для питания проектируемой электроустановки принята система TN-C-S (ПУЭ глава 1.7 п.1.7.3), в которой распределительная сеть от ВРУ до щитов выполнена с раздельным нулевым рабочим N и нулевым защитным PE проводниками.
