электроснабжение автомобильного завода

Оренбурский государственный университет
Кафедра электроснабжение
Курсовой проект по дисциплине «Электроснабжение промышленных предприятий»
На тему: «Электроснабжение автомобильного завода»
Оренбург 2013

Пояснительная записка содержит 61 страниц формата А4, в том числе 3 рисунка, 25 таблиц. Графическая часть выполнена на 3 листах формата А1.
В данном проекте изложены основные положения и произведен расчет электроснабжения автомобильного завода.
Произведен выбор питающего напряжения, расчет электри¬ческих нагрузок, расчет компенсации реактивной мощности, построена однолинейная схема и генплан предприятия, выбор мощности трансформаторов. Произведен расчет токов короткого замыкания, выбор основной электрической аппаратуры, шин и кабелей, заземления ГПП.
Расчёт курсового проекта выполняется вручную и с использованием ЭВМ. В результате проектирования электроснабжения автомобильного завода получен вариант проекта, удовлетворяющий требованиям технического задания.

Автомобильный завод, для которого проектируется система электроснабжения, относится к предприятиям машиностроительной отрасли промышленности.
Автомобилестроение — отрасль промышленности, осуществляющая производство безрельсовых транспортных средств (автомобилей), преимущественно с двигателями внутреннего сгорания (ДВС).

Таблица1 - Характеристики окружающей среды, взрыво- и пожаро - опасности.
№ по плану Наименование цеха Взрыво-опасность Пожаро-опасность Условия окр. среды Примечание
1 Главный конвейер
Главный конвейер(10 кВ) - - нормальные -
2 Цех сборки двигателей - - нормальные -
3 Кузовной цех
Кузовной цех (10 кВ) - - нормальные -
4 Инструментальный цех - - нормальные -
5 Ремонтно-механический цех - - нормальные -
6 Экспериментальный цех - - нормальные -
7 Модельный цех - - нормальные -
8 Литейный цех серого чугуна
Литейный цех серого чугуна (10 кВ) - - жаркие Наличие печей
9 Литейный цех цветных металлов
Литейный цех цветных металлов (10 кВ) - - жаркие Наличие печей
10 Кузнечный цех - - жаркие
11 Арматурно-агрегатный цех - - нормальные -
12 Заводоуправление - - нормальные -
13 Столовая - - нормальные -
14 Цех топливной аппаратуры BI ПI нормальные Наличие горючих смесей
15 Компрессорная
Компрессорная (10кВ) - - нормальные Общепромышленная установка
Освещение цехов и территории завода - - - -

Таблица 2 - Категории надежности
№ по плану Наименование цеха Категория надежности
1 Главный конвейер
Главный конвейер (10 кВ) 2
2 Цех сборки двигателей 2
3 Кузовной цех
Кузовной цех (10 кВ) 2
4 Инструментальный цех 3
5 Ремонтно-механический цех 3
6 Экспериментальный цех 2
7 Модельный цех 2
8 Литейный цех серого чугуна
Литейный цех серого чугуна (10 кВ) 1
9 Литейный цех цветных металлов
Литейный цех цветных металлов (10 кВ) 1
10 Кузнечный цех 2
11 Арматурно-агрегатный цех 2
12 Заводоуправление 3
13 Столовая 3
14 Цех топливной аппаратуры 2
15 Компрессорная
Компрессорная (10кВ) 1
Освещение цехов и территории завода

Состав: Генплан Язык документа

Софт: КОМПАС-3D 3DLTV12

Файлы:
электроснабжение автомобильного завода/
электроснабжение автомобильного завода/чертежи/
электроснабжение автомобильного завода/чертежи/Однолинека 2.cdw

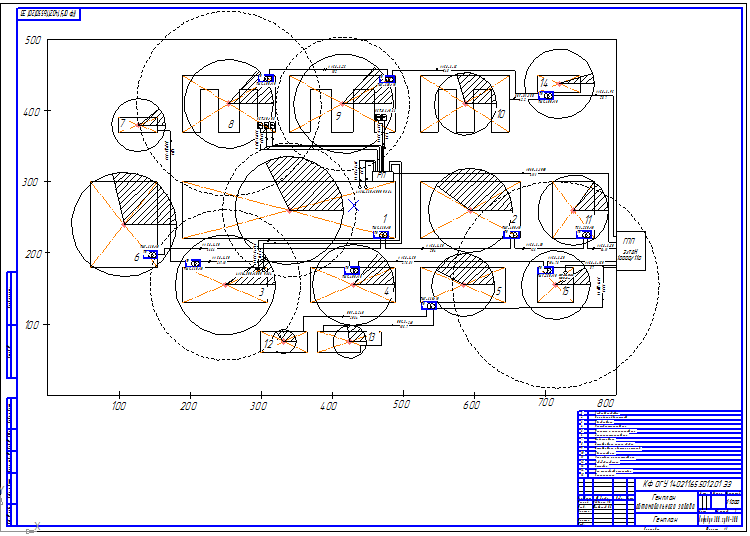

электроснабжение автомобильного завода/чертежи/Генплан.cdw
электроснабжение автомобильного завода/чертежи/Однолинейка 1.cdw
электроснабжение автомобильного завода/Пояснитель записка Абдуллин А.В..docx
