Электроснабжение населенного пункта Груздовка

Белорусский Государственный Аграрный Технический Университет
Кафедра Электроснабжения с/х

В работе выполнены расчеты для определения расчетных электрических нагрузок, выбор числа и мощности трансформаторов, были составлены расчетные схемы сетей 10 и 0.38кВ, были произведены электрические расчеты этих сетей, определение допустимых потерь напряжения в этих сетях, а также потерь электрической энергии в этих сетях.

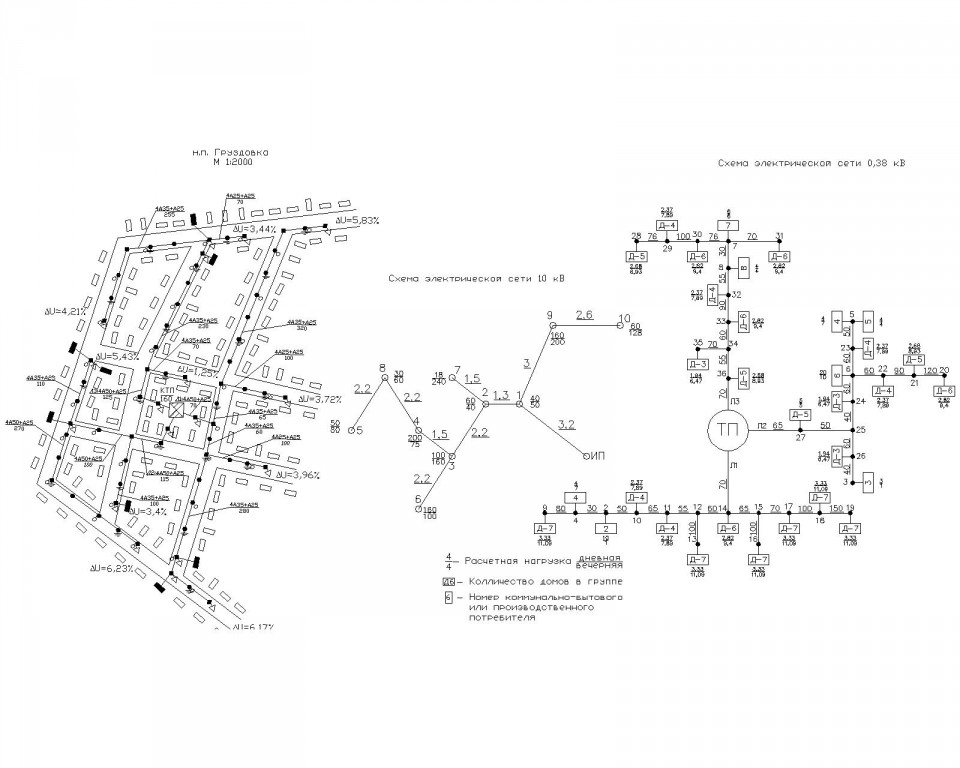

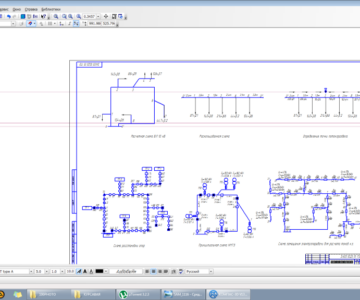

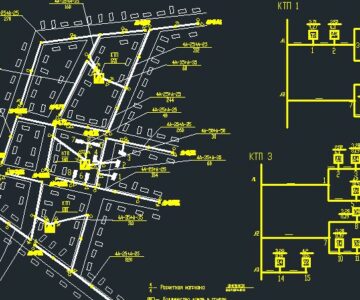

Графическая часть включает в себя план электрических сетей 10 и 0,38 кВ и расчетные схемы, и конструкция трехобмоточных маслянных трансформаторов.

Курсовой проект выполнен в объеме: расчетно-пояснительная записки формата А4, графическая часть на 2 листах формата А1 включает в себя план электрических сетей 10 и 0,38 кВ и расчетные схемы, и конструкция трехобмоточных маслянных трансформаторов.

В данном курсовом проекте осуществлено проектирование электроснабже-ния населенного пункта Груздовка.
Произведен выбор проводов линии 10 кВ, определено число и место расположения КТП 10/0,4 кВ, рассчитано сечение проводов линии 0,38 кВ по методу экономических интервалов мощностей, произведен расчет токов короткого замыкания, выбрано основное оборудование и аппараты защиты. Разработаны мероприятия по защите линий от перенапряжений и рассчитано заземление сети 0,38 кВ.

Состав: План населенного пункта и расчетные схемы сети, Конструкция трехобмоточных масляных трансформаторов, пояснительная записка Язык документа

Софт: AutoCAD
