Электроснабжение населённого пункта Гордиевцы

Белорусский Государственный Аграрный Технический Университет
Кафедра Электроснабжения с/х
В работе выполнены расчеты для определения расчетных электрических нагрузок, выбор числа и мощности трансформаторов, были составлены расчетные схемы сетей 10 и 0.38кВ, были произведены электрические расчеты этих сетей, определение допустимых потерь напряжения в этих сетях, а также потерь электрической энергии в этих сетях. Далее, было описано конструктивное исполнение линий и ТП, защита от перенапряжений и заземление, произведен расчет токов короткого замыкания и выбор аппаратов подстанции

Исходные данные
1. Населенный пункт Гордиевцы с 133 домами;
2. Существующее годовое потребление электроэнергии на одноквартирный жилой дом 1800 кВт•ч;
3. Тип потребительской подстанции КТП;
4. Сопротивление грунта: ρ = 110 Ом •м;
5. Коммунально-бытовые и производственные потребители приведены в таблице 1 (из таблицы 2.1 [2])

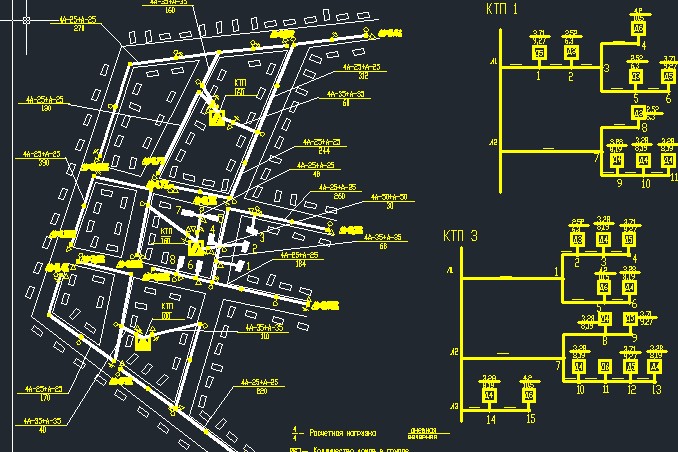

Состав: Разъединительный пункт 10 кВ (ВО), План населенного пункта, ПЗ Язык документа

Софт: AutoCAD

Каталог / Инженерные системы / Электроснабжение населённого пункта Гордиевцы

Просмотр файлов
снабжение/ВВЕДЕНИЕ.docx
снабжение/Гордиевцы.dwg
снабжение/Разъеденительный пункт на 10 кВ.bak
снабжение/Разъеденительный пункт на 10 кВ.dwg
