Электроснабжение общепит г.Ташкент

Электротехническая часть общепит ЧП "MAT-BONU" выполнена на основании заданий архитектурно-строительной, сантехнической-технологической частей проекта и в соответствии КМК и ПУЭ.

Напряжение сети ~220/380 В
Категория надёжности электроснабжения - III
Установленная мощность Руст=92,3 кВт,
Расчетная мощность Ррас=66,7 кВт,
Расчетный ток Iрас=112,8 А
Данным проектом предусматривается:
1. Прокладка н/в кабелей от ВРУ типа ШРНМ-2 до :
-ЩС-1 (ЩРН-25) ВВГнг-LS 5х10 мм L=4м;
-ЩС-2 (ЩРН-18) ВВГнг-LS 5х10 мм L=13м;
-ЩС-3 (ЩРН-12) ВВГнг-LS 5х10 мм L=15м;
Из ЩС-1 питается ЩО-1 , ЩС-2 питается ЩО-2 , ЩС-3 питаются ЩО-3.
Марка, сечение и их протяженность смотреть на чертеже ЭС лист.
2. Потребителями объекта являются : кондиционер, компьютер, принтер, мясорубка, лазерный эффект, освещение.
3. Освещение помещений приняты потолочные светильники . Светильник светодиотный PL-SP6060 40 Вт, Светильник c энергосберегающими лампами Темро77151 20 Вт, Люстра 6-и рожковая с энергосберегающими лампами 25Вт Проводка к ним выполняется проводом ПВС-3х2,5 который прокладывается по стенам под штукатуркой в штрабах. Светильники выбраны в соответствии с функциональным назначением помещений, их исполнение, способ установки, степень защиты соответствуют номинальному напряжению.

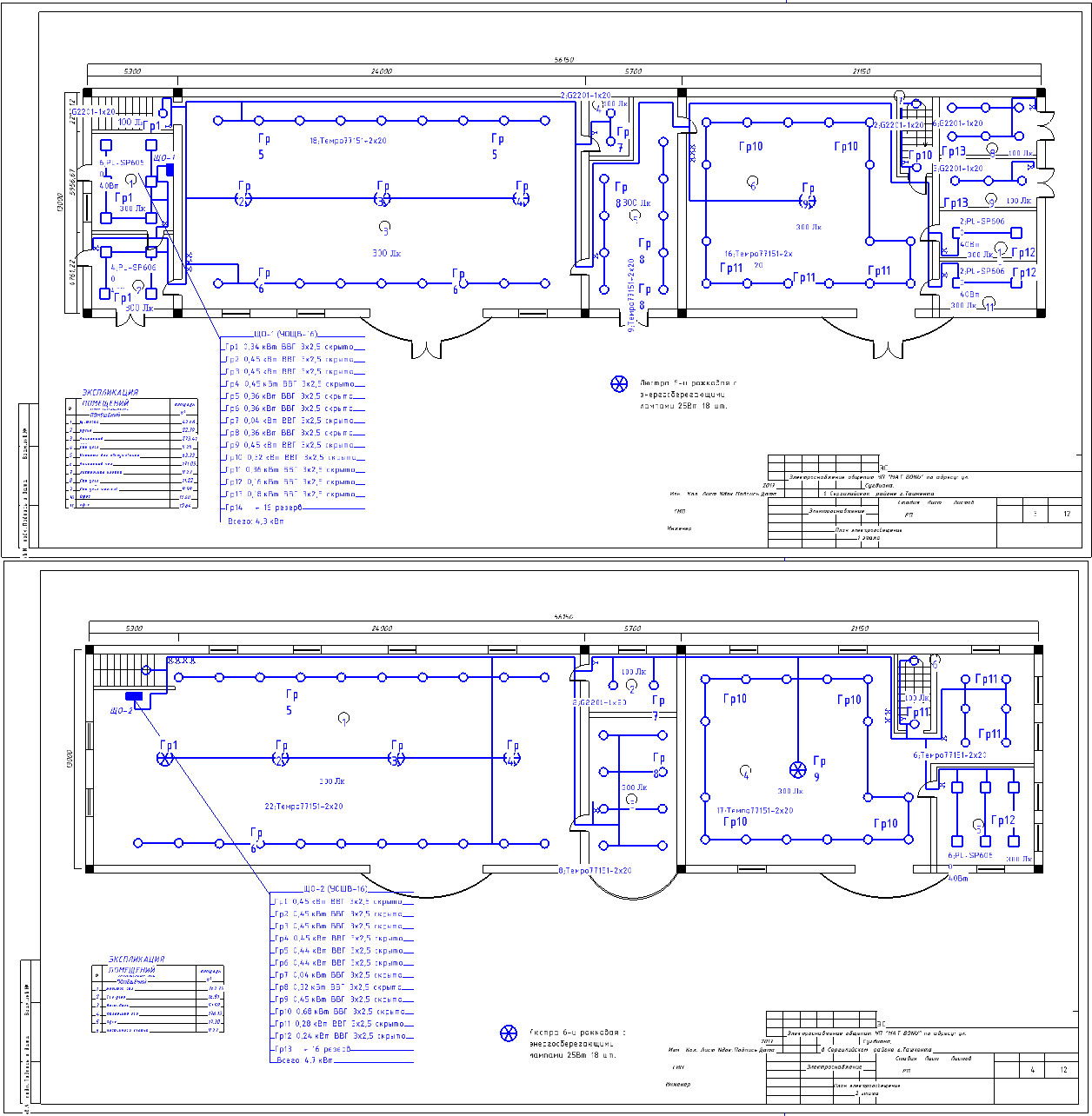

Состав: Планы силових сетей, Планы электроосвещение, Схема электрическая принципиальная щитов, Спецификация оборудования Язык документа

Софт: AutoCAD 2007
