Электроснабжение "Обустройство нагнетательной скважины №68 и водозаборной скважины"

ОБЩИЕ УКАЗАНИЯ.
1. Проектом предусматривается электроснабжение нефтедобывающих скважин месторождения Аксай №4126 и шкафов обогрева нефтепровода. Электроснабжение выполнено на основании технических условий. Категория электроснабжения проектируемого обхекта - III.
2. Согласно техническим условиям проектируемые ВЛ подключаются к существующей линий путем отпайки с установкой анкерной опоры с разъединителем.
Проектируемые отпайки ВЛ-6кВ, выполнены по типовому проекту института "Сельэнергопроект" 3.407.1-143 выпуски 1-5, на типовых опорах из стоек СВ 105-3,5, СВ 164-12 по климатическим условиям: район по скорости ветра - III, район по толщине стенки гололеда - II, сталеалюминиевым проводом АС-50. На промежуточных опорах предусматривается траверса ТМ24 с холостыми изоляторами для защиты крупных перелетных птиц.
3. Для электроснабжения эл. приемников рядом с площадкой устья скважины установлена комплектная трансформаторная подстанция мощностью 250 кВА, напряжением 6/0,4 кВ типа КТПН-250/6/0,4кВ в комплекте с разъединителем, разрядниками и приборами учета.
Мощность трансформатора 250 кВА принята согласно технических условий на электроснабжение.
Комплектность поставки трансформаторной подстанции см. Опросный лист черт.ЭС.ОЛ.
4. Все опоры проектируемой ВЛ подлежат заземлению. Заземляющие выпуски опор присоединяются к вертикальному заземлителю В16 глубиной L=5м электросваркой.
Защитное заземление трансформаторной подстанции выполняется контурным из вертикальных электродов, соединенных между собой проводником из полосовой стали 4х40мм, с присоединением в 2-х точках к корпусу ТП.

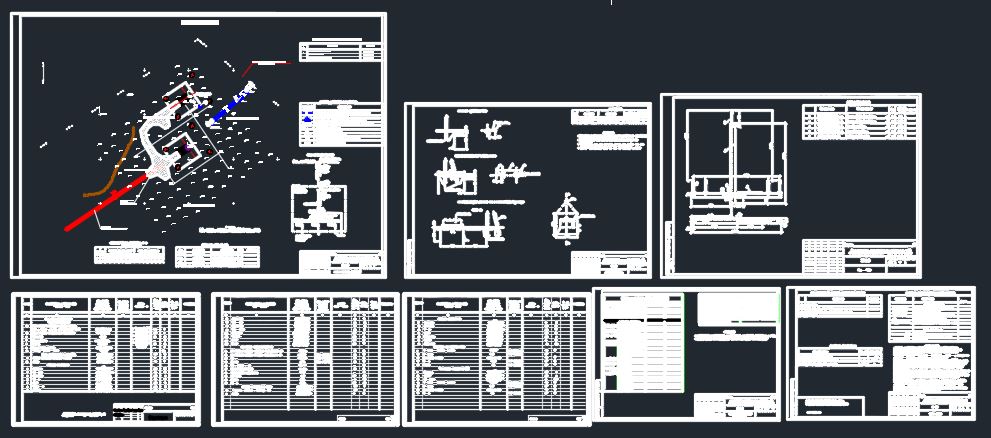

Состав: Опроснил лист (ОЛ), Общие данные, Электроснабжение скважины, Защитное заземление опор и трансформаторной подстанции, Траверса ТМ24, Спецификация. Язык документа
