Электроснабжение цехов гидрометаллургического производства

Павлодарский Государственный университет
Кафедра электроснабжения
Диплом: "Электроснабжение комплекса реконструируемых цехов первой очереди гидрометаллургического производства"
Павлодар 2013

Результаты проведенного дипломного проектирования позволили сделать вывод о том, что спроектирована система электроснабжения комплекса цехов северо-западной части АО «Алюминий Казахстана г. Павлодара. Основные итоги следующие:
1) Расчет электрических нагрузок цехов и комплекса в целом позволил получить значение полной расчетной мощности всего комплекса: 11991,09 кВА – на шинах 10 кВ ГПП и 12804,55 кВА – на высокой стороне трансформаторов ГПП в случае ее наличия.
2) Построенные картограмма и центр электрических нагрузок комплекса позволил определить место оптимального расположения главной понизительной подстанции. Это точка с координатами по Х – 333 м, по Y – 113 м.
3) Расчет рационального напряжения системы внешнего электроснабжения позволил определить альтернативные варианты для расчета системы внешнего электроснабжения: Вариант1 (Электроэнергия передается от подстанции энергосистемы до ГПП комплекса на напряжении 35 кВ. На ГПП напряжение понижается до 6 кВ). Вариант 2 (Электроэнергия передается от подстанции энергосистемы до ГРП комплекса на напряжении 20 кВ.)
3) Технико-экономическое сравнение вариантов внешнего электроснабжения показало целесообразность выполнения его на напряжении 20 кВ двухцепными воздушными линиями на стальных опорах проводами марки АС сечением 150 мм2.
4) Электроснабжение внутри комплекса осуществлено на напряжении 20 кВ. Для системы электроснабжения, с учетом категорийности потребителей, внутри комплекса выбрана радиально-магистральная схема. Распределительная сеть выполнена кабелем марки АСБ, проложенным в траншеях. В качестве источников питания цеховых потребителей использованы комплектные трансформаторные подстанции 20/0,4 кВ с трансформаторами типа ТМ.
5) Закрытое распределительное устройство выполнено комплектным из шкафов серии К-XXVI, двурядным с прислонным расположением ячеек КРУ по схеме одинарная система шин, секционированная.
6) Рассмотрены вопросы охраны труда и специальной части.

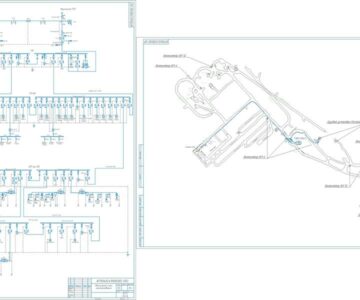

Состав: Генеральный план комплекса производственных цехов с картограммой, Принципиальная схема электроснабжения, однолинейная схема электрических соединений ГРП, План и разрез закрытого распределительного устройства 20 кВ Язык документа

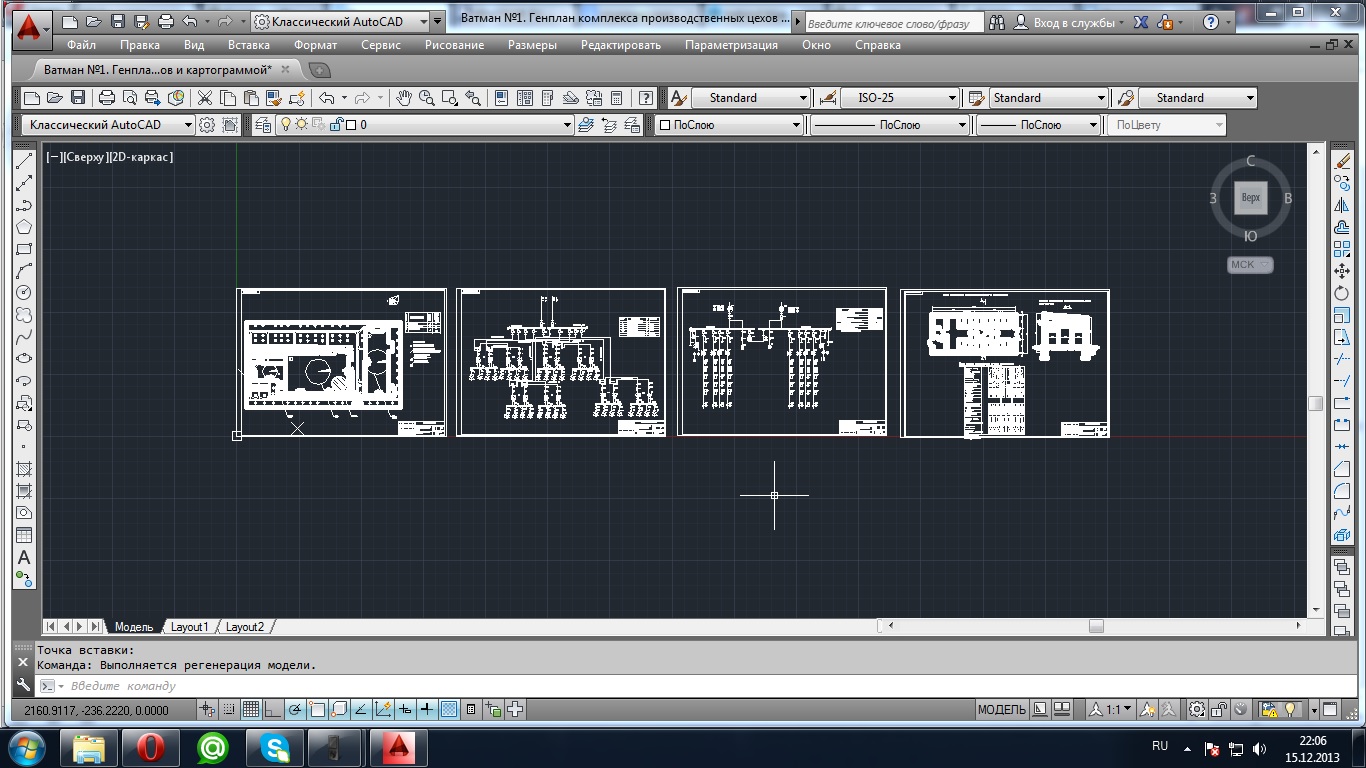

Софт: AutoCAD 2014

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение цехов гидрометаллургического производства

Просмотр файлов
ПЗ.docx
Ватман №1. Генплан комплекса производственных цехов и картограммой.dwg
