электроснабжение завода металлоконструкций

Сибирский федеральный университет Хакасский технический институт
Кафедра электроэнергетика
Бакалаврская работа по дисциплине "Электроэнергетика"
На тему: "Электроснабжение завода металлоконструкции
Абакан 2014

Цель проекта – разработка электроснабжения группы цехов ОАО «Пермский завод «Машиностроитель», с подробным проектированием цеха механической обработки деталей. Данная тема актуальна для дипломирования и проектирования.
В данном проекте рассмотрены следующие задачи: произведены расчет нагрузок на различных уровнях системы электроснабжения промышленной зоны, светотехнический и электротехнический расчеты освещения, выбор оборудования, кабельных линий, распределительных пунктов; разработаны два варианта схем канализации электроэнергии на высоком напряжении.
Выполнено технико-экономическое сравнение вариантов схем внутрицехового электроснабжения и схем электроснабжения на высоком напряжении.
Сделан анализ качества напряжения цеховой сети, рассчитаны отклонения напряжения для самого мощного и самого удаленного электроприемников.
Рассчитаны заземление и молниезащита ГПП..
В разделе спец. вопрос был рассмотрено проектирование схемы электроснабжения собственных нужд главной понижающей подстанции.
Методики расчетов, использованные в данном проекте, в дальнейшем могут быть использованы при проектировании электрических сетей аналогичного производства.

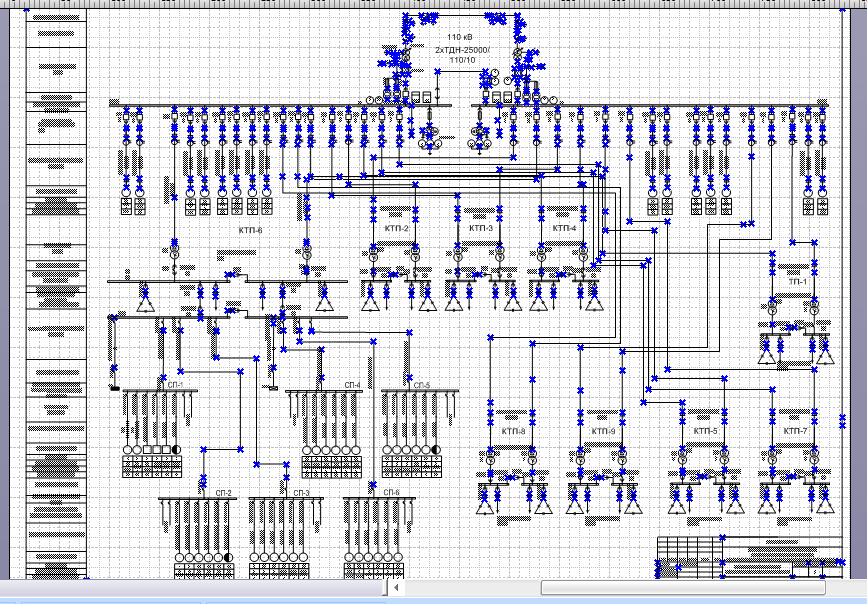

Состав: Однолинейная схема собственных нужд ГПП, Однолинейная схема предприятия, генплан предприятия, Освещение. Язык документа

Софт: Microsoft Visio 2007

Каталог / Инженерные системы / Электроснабжение и освещение / электроснабжение завода металлоконструкций

Просмотр файлов
Генплан предприятия.vsd
Однолинейная собственных нужд ГПП.vsd
Однолинейная.vsd
Освещение.vsd
annotatsia.doc
Бакалаворская работа.docx
