Электроснабжения коровника на 200 голов

Коровник на 200 голов привязного содержания. В составе проекта решены вопросы силового электроснабжения, электроосвещения

Основные решения, принятые в проекте электрооборудования и электроосвещения
выполнены на основании:
- Архитектурно-строительных чертежей;
- Технологических решений.
2. Электрические нагрузки. Категория надежности электроснабжения
Категория надежности электроснабжения - III.
Суммарная установленная мощность Руст. = 57,39кВт.
Расчетная мощность Ррасч. = 34,37 кВт.
Ток расчетный Iрасч. =65,31 А.
Коэффициент мощности cosφ = 0,8.
Коэффициент спроса Кс=0,6.
3. Решения по заземлению и защитным мерам электробезопасности
В молочно-товарной ферме для целей повторного заземления предусмотрено выполнение дополнительного контура
заземления. Сопротивление растеканию тока всех повторных заземлителей не нормируется. В проекте предусмотрен общий
контур заземления электроустановки и молниезащиты (ПУЭ п.1.7.55). Контур заземления выполнен в земле на глубине 0,7м .
В качестве горизонтальных заземлителей использовать стальную полосу 4*40, в качестве вертикальных заземлителей -
ст. крглую Ø 16мм.
Система заземления электроустановок зданий - TN-C-S.
В качестве шины ГЗШ использовать шину РЕ ВРУ. К ГЗШ присоединяются все металлические конструкции здания,
стальные коммуникации, система центрального отопления, трубопроводы водоснабжения, канализации, воздуховоды систем
вентиляции, а также все металлические нетоковедущие части электрооборудования и
система молниезащиты.
Все сети и электрооборудование проверяются по условиям действия токов
короткого замыкания в соответствии с ПУЭ гл. 1.4 и 1.7.
4. Внутреннее электрооборудование и электроосвещение здания
Потребителями электроэнергии молочно-товарной фермы являются:
- технологическое оборудование;
- электроосвещение;
Питание электрооборудования здания выполняется с вводно-распределительного
устройства типа ВРУ. Питающие сети и сети освещения помещений фермы прокладываются в стальных проволочных
лотках и на тросах.
В проекте предусмотрены следующие типы освещения фермы:
а) рабочее освещение;
б) аварийное освещение.
Типы светильников выбраны в соответствии со средой помещения и назначением.
Согласно П.8 СТ.10 №261-ФЗ от 23.11.2009 “Об энергосбережении и о повышении энергетической эффективности и о

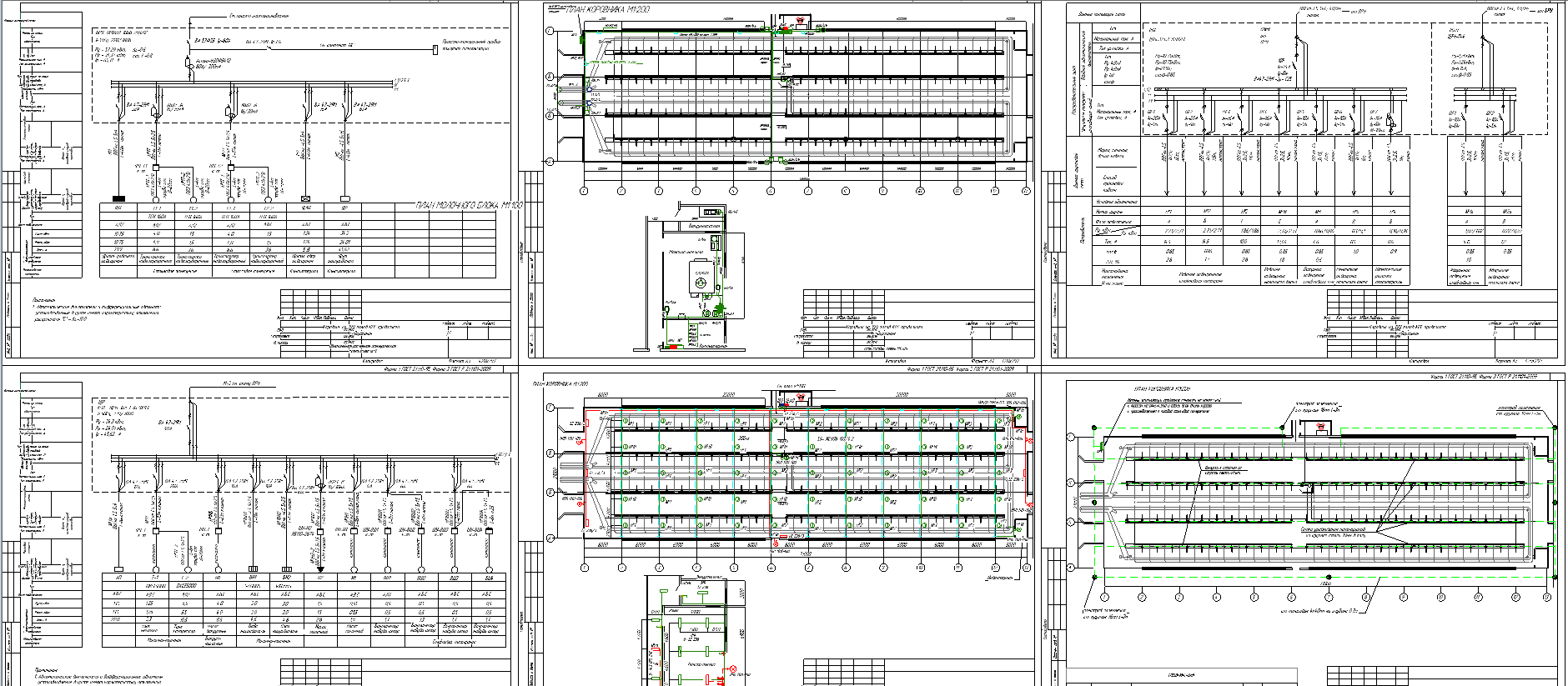

Состав: комплект чертежей ЭОМ Язык документа
