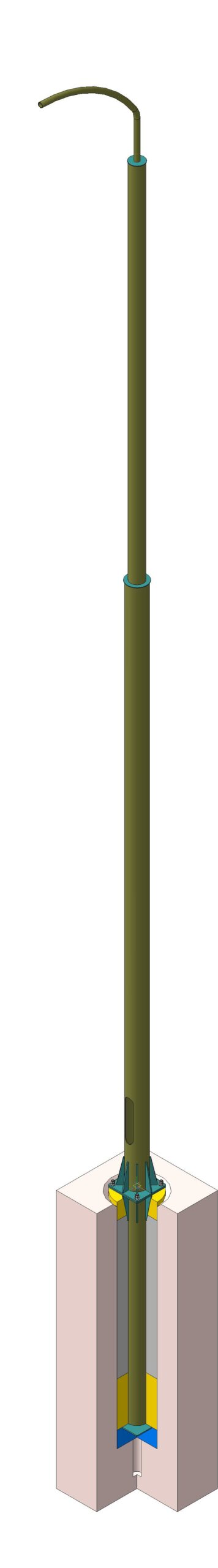

Мачта освещения H=12000 (схема монтажа)

Мачта освещения H=12000 (схема монтажа)
Способ подвода питания – воздушный.
Мощность фундамента: 2,6 тм
Схемы бетонирования закладных элементов:
- диаметр скважины D=500 мм;
- глубина скважины H=2650 мм;
- днище скважины имеет дополнительное углубление диаметром D=100 мм и глубиной H=400 мм для сбора и дренажа проточных вод (углубление заполняется гравием);
- нижний уровень отсыпки гравием (высота H=200 мм);
- средний уровень отсыпки грунтом (высота H=550 мм);
- мощность бетонирования (высота H=1700 мм);
- верхний уровень отсыпки грунтом (высота H=200 мм);
- воздушный зазор до зоны фланцев (высота H=50 мм).
Объема бетона Vбтн=0,35 м3; объем грунта Vгрн=0,15 м3; объем гравия Vгрв=0,04 м3.

Состав: 3d сборка, мачта освещения круглого сечения, элемент закладной, скважина, метизы Язык документа

Софт: КОМПАС-3D 16

Файлы:
Мачта освещения круглая/
Мачта освещения круглая/Мачта освещения круглая.a3d
Мачта освещения круглая/Секция средняя/
Мачта освещения круглая/Секция средняя/Патрубок D=159х4,5 L=4900.m3d
Мачта освещения круглая/Секция средняя/Диск D=240х6,0.m3d
Мачта освещения круглая/Секция средняя/Секция средняя.a3d
Мачта освещения круглая/Секция средняя/Планка 100х24х6,0.m3d
Мачта освещения круглая/Секция нижняя/
Мачта освещения круглая/Секция нижняя/Патрубок D=219х6,0 L=6500.m3d
Мачта освещения круглая/Секция нижняя/Косынка 300х70х12.m3d
Мачта освещения круглая/Секция нижняя/Секция нижняя.a3d
Мачта освещения круглая/Секция нижняя/Фланец 365х365х12.m3d
Мачта освещения круглая/Секция верхняя/
Мачта освещения круглая/Секция верхняя/Диск D=170х6,0.m3d
Мачта освещения круглая/Секция верхняя/Планка 100х45х6,0.m3d
Мачта освещения круглая/Секция верхняя/Патрубок D=57х4,0 L=2400.m3d
Мачта освещения круглая/Секция верхняя/Секция верхняя.a3d
Скважина/
Скважина/Скважина.m3d
Скважина/Грунт H=550.m3d
Скважина/Гравий H=200.m3d
Скважина/Бетон H=1700.m3d
Скважина/Грунт H=200.m3d
Скважина/Скважина.a3d
Метизы/
Метизы/Метизы.a3d
Метизы/ГОСТ 15591-70 Болт М20x80.m3d
Метизы/ИАФЦ.741124.649 Шайба.m3d
Метизы/ГОСТ 5915-70 Гайка М20x1,5-6H.04.m3d
Элемент закладной/
Элемент закладной/Патрубок D=219х6,0 L=2500.m3d
Элемент закладной/Косынка 300х70х12.m3d
Элемент закладной/Пластина 365х365х12.m3d
Элемент закладной/Элемент закладной.a3d
Элемент закладной/Фланец 365х365х12.m3d
Мачта освещения (схема монтажа).a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: separation
Дата: 2017-05-13
