Мачта осветительная ПМЖ-22.8

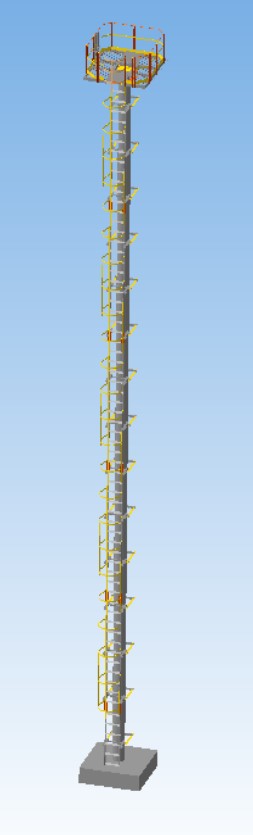

Конструктивно, железобетонная мачта ПМЖ-22,8 (А) состоит из четырёх основных узлов:

Молниеприемник, который принимает на себя удар молнии и передает электроэнергию токоотводу. Его роль в конструкции мачты ПМЖ-22,8 (А) исполняет металлический штырь ТС-5.

Токоотвод. Этому элементу мачту ПМЖ-22,8 (А) отведена роль проводника электроэнергии, поступающей от молниеприемника. Выполнен он в виде медного (реже алюминиевого) кабеля, который проходит по стойке СК 26.3-2.1.

Заземлитель. Данный элемент представляет собой хороший проводник, погруженный в грунт. Чаще всего его имеет форму металлической плиты. Возможно подсоединение элементов заземлителя от мачты ПМЖ-22,8 (А) к заземляющим проводникам, идущим от близ стоящих сооружений.

Прожекторное освещение. На площадке обслуживания, входящей в комплект поставки мачт ПМЖ-22,8 (А) устанавливают освещение, благодаря чему возможно наблюдение за территорией в тёмное время суток. Доступ на площадку осуществляется по лестнице, проходящей по всей длине стойки СК 26.3-2.1.

Состав: 3D модель

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

ПМЖ/

ПМЖ/Лестница/

ПМЖ/Лестница/Обод (полоса 4х40) _ БСК. ПМЖ 03.004.m3d

ПМЖ/Лестница/Кронштейн _ БСК. ПМЖ 03.002.m3d

ПМЖ/Лестница/Лестница ТС-42 _ БСК. ПМЖ 03.000-02 СБ.a3d

ПМЖ/Лестница/Уголок 50х4 L=1835 _ БСК. ПМЖ 03.005.m3d

ПМЖ/Лестница/Уголок 50х4 _ БСК. ПМЖ 03.001.m3d

ПМЖ/Лестница/Чертежи/

ПМЖ/Лестница/Чертежи/Лестница ТС-40 _ БСК. ПМЖ 03.000 СБ.spw

ПМЖ/Лестница/Чертежи/Обод (полоса 4х40) _ БСК. ПМЖ 03.004.cdw

ПМЖ/Лестница/Чертежи/Кронштейн _ БСК. ПМЖ 03.002.cdw

ПМЖ/Лестница/Чертежи/Лестница ТС-42 _ БСК. ПМЖ 03.000-02 СБ.spw

ПМЖ/Лестница/Чертежи/Лестница ТС-41 _ БСК. ПМЖ 03.000 СБ-01.cdw

ПМЖ/Лестница/Чертежи/Лестница ТС-40 _ БСК. ПМЖ 03.000 СБ.cdw

ПМЖ/Лестница/Чертежи/Уголок 50х4 L=1835 _ БСК. ПМЖ 03.005.cdw

ПМЖ/Лестница/Чертежи/Уголок 50х4 L=4280 _ БСК. ПМЖ 03.001.cdw

ПМЖ/Лестница/Чертежи/Уголок 50х4 L=3620 _ БСК. ПМЖ 03.001-01.cdw

ПМЖ/Лестница/Чертежи/Лестница ТС-42 _ БСК. ПМЖ 03.000-02 СБ.cdw

ПМЖ/Лестница/Лестница ТС-40 _ БСК. ПМЖ 03.000 СБ.a3d

ПМЖ/Лестница/DXF/

ПМЖ/Лестница/DXF/Кронштейн _ БСК. ПМЖ 03.002. 4мм. 2шт. (на 1 лестицу).frw

ПМЖ/Лестница/DXF/Кронштейн _ БСК. ПМЖ 03.002. 4мм. 2шт. (на 1 лестицу).dxf

ПМЖ/Лестница/Круг ф16 _ БСК. ПМЖ 03.003.m3d

ПМЖ/Оголовок/

ПМЖ/Оголовок/Основание тяжки ТС-48 (49) _ БСК. ПМЖ 02.004.m3d

ПМЖ/Оголовок/Обод оголовка ТС-48 _ БСК. ПМЖ 02.002.m3d

ПМЖ/Оголовок/Крышка оголовка ТС-48 _ БСК. ПМЖ 02.0001.m3d

ПМЖ/Оголовок/чертежи/

ПМЖ/Оголовок/чертежи/Обод оголовка ТС-49 _ БСК. ПМЖ 02.002-01.cdw

ПМЖ/Оголовок/чертежи/Крышка оголовка ТС-49 _ БСК. ПМЖ 02.0001-01.cdw

ПМЖ/Оголовок/чертежи/Оголовок ТС-48 _ БСК. ПМЖ 02.000 СБ.spw

ПМЖ/Оголовок/чертежи/Основание стяжки ТС-48 (49) _ БСК. ПМЖ 02.004.cdw

ПМЖ/Оголовок/чертежи/Обод оголовка ТС-48 _ БСК. ПМЖ 02.002.cdw

ПМЖ/Оголовок/чертежи/Косынка малая ТС-48 _ БСК. ПМЖ 02.003-02.cdw

ПМЖ/Оголовок/чертежи/Крышка оголовка ТС-48 _ БСК. ПМЖ 02.0001.cdw

ПМЖ/Оголовок/чертежи/Оголовок ТС-49 _ БСК. ПМЖ 02.000 СБ-01.cdw

ПМЖ/Оголовок/чертежи/Косынка малая ТС-49 _ БСК. ПМЖ 02.003-03.cdw

ПМЖ/Оголовок/чертежи/Косынка опорная ТС-48 _ БСК. ПМЖ 02.003.cdw

ПМЖ/Оголовок/чертежи/Косынка опорная ТС-49 _ БСК. ПМЖ 02.003-01.cdw

ПМЖ/Оголовок/чертежи/Оголовок ТС-48 _ БСК. ПМЖ 02.000 СБ.cdw

ПМЖ/Оголовок/Косынка опорная ТС-48 _ БСК. ПМЖ 02.003.m3d

ПМЖ/Оголовок/DXF/

ПМЖ/Оголовок/DXF/Обод оголовка ТС-49 _ БСК. ПМЖ 02.002-01. 6мм. 2шт..dxf

ПМЖ/Оголовок/DXF/Крышка оголовка ТС-48 _ БСК. ПМЖ 02.0001. 10 мм. 1шт..dxf

ПМЖ/Оголовок/DXF/Косынка опорная ТС-49 _ БСК. ПМЖ 02.003-01. 6мм. 4шт..dxf

ПМЖ/Оголовок/DXF/Обод оголовка ТС-48 _ БСК. ПМЖ 02.002. 6мм. 2шт..dxf

ПМЖ/Оголовок/DXF/Основание стяжки ТС-48 (49) _ БСК. ПМЖ 02.004. 10мм. 4шт. (на 1 оголовок) dxf.dxf

ПМЖ/Оголовок/DXF/Косынка малая ТС-49 _ БСК. ПМЖ 02.003-03. 6мм. 8шт..dxf

ПМЖ/Оголовок/DXF/Косынка малая ТС-48 _ БСК. ПМЖ 02.003-02. 6мм. 8шт..dxf

ПМЖ/Оголовок/DXF/Крышка оголовка ТС-49 _ БСК. ПМЖ 02.0001-01. 10мм. 1шт..frw

ПМЖ/Оголовок/DXF/Косынка опорная ТС-49 _ БСК. ПМЖ 02.003-01. 6мм. 4шт..frw

ПМЖ/Оголовок/DXF/Косынка опорная ТС-48 _ БСК. ПМЖ 02.003. 6мм. 4шт..frw

ПМЖ/Оголовок/DXF/Косынка малая ТС-49 _ БСК. ПМЖ 02.003-03. 6мм. 8шт..frw

ПМЖ/Оголовок/DXF/Крышка оголовка ТС-48 _ БСК. ПМЖ 02.0001. 10 мм. 1шт..frw

ПМЖ/Оголовок/DXF/Обод оголовка ТС-49 _ БСК. ПМЖ 02.002-01. 6мм. 2шт..frw

ПМЖ/Оголовок/DXF/Основание стяжки ТС-48 (49) _ БСК. ПМЖ 02.004. 10мм. 4шт. (на 1 оголовок) dxf.frw

ПМЖ/Оголовок/DXF/Крышка оголовка ТС-49 _ БСК. ПМЖ 02.0001-01. 10мм. 1шт..dxf

ПМЖ/Оголовок/DXF/Обод оголовка ТС-48 _ БСК. ПМЖ 02.002. 6мм. 2шт..frw

ПМЖ/Оголовок/DXF/Косынка малая ТС-48 _ БСК. ПМЖ 02.003-02. 6мм. 8шт..frw

ПМЖ/Оголовок/DXF/Косынка опорная ТС-48 _ БСК. ПМЖ 02.003. 6мм. 4шт..dxf

ПМЖ/Оголовок/Оголовок ТС-48 _ БСК. ПМЖ 02.000 СБ.a3d

ПМЖ/Площадка/

ПМЖ/Площадка/Кронштейн под распределительный щиток _ БСК. ПМЖ 02.000-01 СБ.a3d

ПМЖ/Площадка/чертежи/

ПМЖ/Площадка/чертежи/Основание _ БСК. ПМЖ 01.001.spw

ПМЖ/Площадка/чертежи/Швеллер П10 L=860 _ БСК. ПМЖ 01.001-02.cdw

ПМЖ/Площадка/чертежи/Швеллер П10 L=2200 _ БСК. ПМЖ 01.001-05.cdw

ПМЖ/Площадка/чертежи/Кронштейн под распределительный щиток _ БСК. ПМЖ 02.000-01 СБ.spw

ПМЖ/Площадка/чертежи/Крышка люка _ БСК. ПМЖ 02.000 СБ.spw

ПМЖ/Площадка/чертежи/Швеллер П10 L=520 _ БСК. ПМЖ 01.001-04.cdw

ПМЖ/Площадка/чертежи/Площадка ТС-39 без ограждения _ БСК ПМЖ 00.000 СБ.spw

ПМЖ/Площадка/чертежи/Швеллер П10 L=2040 _ БСК. ПМЖ 01.001-03.cdw

ПМЖ/Площадка/чертежи/Швеллер П8 =340 _ БСК. ПМЖ 01.005-01.cdw

ПМЖ/Площадка/чертежи/Крышка люка _ БСК. ПМЖ 02.000 СБ.cdw

ПМЖ/Площадка/чертежи/Швеллер П10 L=900 _ БСК. ПМЖ 01.005.cdw

ПМЖ/Площадка/чертежи/Основание _ БСК. ПМЖ 01.spw

ПМЖ/Площадка/чертежи/Площадка ТС-39 без ограждения _ БСК ПМЖ 00.000 СБ.cdw

ПМЖ/Площадка/чертежи/Швеллер П10 L=2050 _ БСК. ПМЖ 01.001.cdw

ПМЖ/Площадка/чертежи/Кронштейн _ БСК. ПМЖ 01.002.cdw

ПМЖ/Площадка/чертежи/Кронштейн под распределительный щиток _ БСК. ПМЖ 02.000-01 СБ.cdw

ПМЖ/Площадка/чертежи/Основание _ БСК. ПМЖ 01.001.cdw

ПМЖ/Площадка/чертежи/Швеллер П10 L=2200 (с отв.) _ БСК. ПМЖ 01.001-06.cdw

ПМЖ/Площадка/чертежи/Швеллер П10 L=750 _ БСК. ПМЖ 01.001-01.cdw

ПМЖ/Площадка/Швеллер П8 _ БСК. ПМЖ 01.005.m3d

ПМЖ/Площадка/Крышка люка _ БСК. ПМЖ 02.000 СБ.a3d

ПМЖ/Площадка/Основание _ БСК. ПМЖ 01.001.a3d

ПМЖ/Площадка/Уголок 50х5 _ БСК. ПМЖ 01.004.m3d

ПМЖ/Площадка/Площадка КМ-6 _ БСК ПМЖ 00.000 СБ.a3d

ПМЖ/Площадка/Швеллер П10 _ УВЗ. ПМЖ 01.001.m3d

ПМЖ/Площадка/Круг 12 _ БСК. ПМЖ 01.003.m3d

ПМЖ/Площадка/DXF/

ПМЖ/Площадка/DXF/Кронштейн _ БСК. ПМЖ 01.002 10мм. 9 шт..dxf

ПМЖ/Площадка/DXF/Кронштейн _ БСК. ПМЖ 01.002 10мм. 9 шт..frw

ПМЖ/Площадка/DXF/Площадка КМ-6 _ БСК ПМЖ 00.000 СБ.a3d

ПМЖ/Площадка/Кронштейн _ БСК. ПМЖ 01.002.m3d

ПМЖ/Мачта прожекторная ПМЖ 22 _ БСК. ПМЖ 00.000 СБ.a3d

ПМЖ/Крепежные элементы/

ПМЖ/Крепежные элементы/Уголок 50х4 L=80 (для ТС-46) _ БСК. ПМЖ 05.002.m3d

ПМЖ/Крепежные элементы/Круг д16 с резьбой М16 L=370 _ БСК. ПМЖ 05.007.m3d

ПМЖ/Крепежные элементы/Крепежный элемент ТС-46 _ БСК. ПМЖ 05.000 СБ.a3d

ПМЖ/Крепежные элементы/Полоса 40х4 R281 _ БСК. ПМЖ 05.006.m3d

ПМЖ/Крепежные элементы/Крпежный элемент ТС-55; ТС-60 _ БСК. ПМЖ 05.000 СБ.a3d

ПМЖ/Крепежные элементы/Уголок 50х4 L=660 _ БСК. ПМЖ 05.004.m3d

ПМЖ/Крепежные элементы/Чертежи/

ПМЖ/Крепежные элементы/Чертежи/Крепежный элемент ТС-50 _ БСК. ПМЖ 05.000 СБ.cdw

ПМЖ/Крепежные элементы/Чертежи/Уголок 50х4 L=750 _ БСК. ПМЖ 05.004-01.cdw

ПМЖ/Крепежные элементы/Чертежи/Полоса 40х4 R281 _ БСК. ПМЖ 05.006.cdw

ПМЖ/Крепежные элементы/Чертежи/Крепежный элемент ТС-50 _ БСК. ПМЖ 05.000 СБ.spw

ПМЖ/Крепежные элементы/Чертежи/Швеллер П10 L=660 _ БСК. ПМЖ 05.005-01.cdw

ПМЖ/Крепежные элементы/Чертежи/Полоса 40х4 R306 _ БСК. ПМЖ 05.006-01.cdw

ПМЖ/Крепежные элементы/Чертежи/Уголок 50х4 L=660 _ БСК. ПМЖ 05.004.cdw

ПМЖ/Крепежные элементы/Чертежи/Крпежный элемент ТС-55; ТС-60 _ БСК. ПМЖ 05.000 СБ.cdw

ПМЖ/Крепежные элементы/Чертежи/Крепежный элемент ТС-46 _ БСК. ПМЖ 05.000 СБ.spw

ПМЖ/Крепежные элементы/Чертежи/Крпежный элемент ТС-56; ТС-61 _ БСК. ПМЖ 05.000 СБ-01.cdw

ПМЖ/Крепежные элементы/Чертежи/Круг д16 с резьбой М16 L=400 _ БСК. ПМЖ 05.007-01.cdw

ПМЖ/Крепежные элементы/Чертежи/Швеллер П10 L=660 _ БСК. ПМЖ 05.005.cdw

ПМЖ/Крепежные элементы/Чертежи/Круг д16 с резьбой М16 L=800 _ БСК. ПМЖ 05.007-02.cdw

ПМЖ/Крепежные элементы/Чертежи/Круг д16 с резьбой М16 L=370 _ БСК. ПМЖ 05.007.cdw

ПМЖ/Крепежные элементы/Чертежи/Крепежный элемент ТС-46 _ БСК. ПМЖ 05.000 СБ.cdw

ПМЖ/Крепежные элементы/Чертежи/Крпежный элемент ТС-55; ТС-60 _ БСК. ПМЖ 05.000 СБ.spw

ПМЖ/Крепежные элементы/Чертежи/Крепежный элемент ТС-50 _ БСК. ПМЖ 05.000 СБ-01.cdw

ПМЖ/Крепежные элементы/Уголок 70х6 L=640 _ БСК. ПМЖ 05.001.m3d

ПМЖ/Крепежные элементы/Угоок 50х4 L=70 _ БСК. ПМЖ 05.003.m3d

ПМЖ/Крепежные элементы/Швеллер П10 L=660 _ БСК. ПМЖ 05.005.m3d

ПМЖ/Крепежные элементы/Крепежный элемент ТС-50 _ БСК. ПМЖ 05.000 СБ.a3d

ПМЖ/ограждение/

ПМЖ/ограждение/чертежи/

ПМЖ/ограждение/чертежи/Полоа 100х4 (то же полоса 40х4) _ БСК. ПМЖ 04.002.cdw

ПМЖ/ограждение/чертежи/Ограждение ТС-43 _ БСК. ПМЖ 04.000 СБ.cdw

ПМЖ/ограждение/чертежи/Ограждение ТС-43 _ БСК. ПМЖ 04.000 СБ.spw

ПМЖ/ограждение/чертежи/Полка под прожектор _ БСК. ПМЖ 04.001.cdw

ПМЖ/ограждение/чертежи/Схема расположения стоек из круга 20 L=1000 _ БСК. ПМЖ 04.003.cdw

ПМЖ/ограждение/чертежи/Круг 20 _ БСК. ПМЖ 04.002-02.cdw

ПМЖ/ограждение/чертежи/Схема расположения стоек из уголка 50х4 L=1000 _ БСК. ПМЖ 04.003-01.cdw

ПМЖ/ограждение/чертежи/Обод лесницы (полоса 40х4) _ БСК. ПМЖ 04.004.cdw

ПМЖ/ограждение/Обод лесницы (полоса 40х4) _ БСК. ПМЖ 04.004.m3d

ПМЖ/ограждение/Полоа 100х4 _ БСК. ПМЖ 04.002.m3d

ПМЖ/ограждение/Полка под прожектор _ БСК. ПМЖ 04.001.m3d

ПМЖ/ограждение/Ограждение ТС-43 _ БСК. ПМЖ 04.000 СБ.a3d

ПМЖ/ограждение/Схема расположения стоек из круга д20 _ БСК. ПМЖ 04.003.m3d

ПМЖ/ограждение/DXF/

ПМЖ/ограждение/DXF/Полка под прожектор _ БСК. ПМЖ 04.001. 6мм. 7шт.(на 1 комп.).frw

ПМЖ/ограждение/DXF/Полка под прожектор _ БСК. ПМЖ 04.001. 6мм. 7шт.(на 1 комп.).dxf

ПМЖ/Площадка с ограждением _ БСК. ПМЖ 01.000 СБ.a3d

ПМЖ/Столб с основанием.m3d
