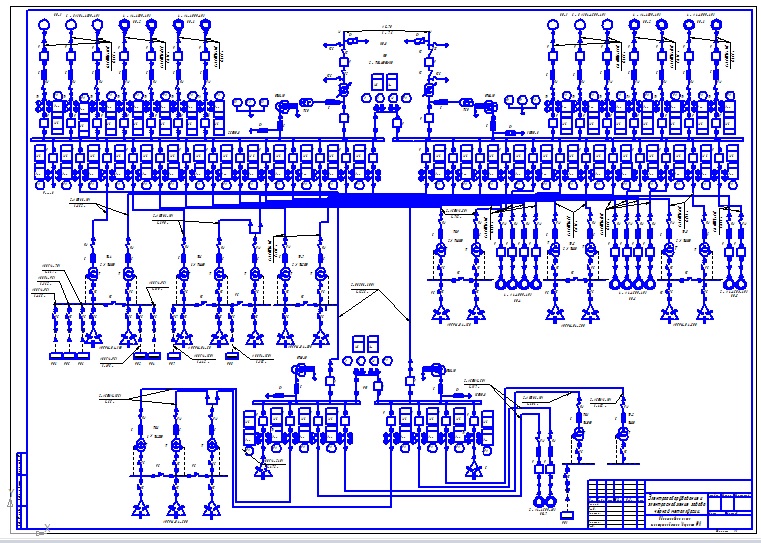

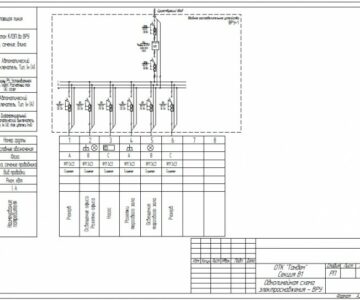

Однолинейная схема электроснабжения завода черной металлургии

Казанский государственный энергетический университет
Кафедра электроснабжения промышленных предприятий
Курсовой проект по дисциплине "Внутризаводское электроснабжение"
На тему: "Электрооборудование и электроснабжение завода черной металлургии"
Казань 2011

В данной работе производится проектирование электроснабжения завода черной металлургии. Чёрная металлургия служит основой развития машиностроения (одна треть отлитого металла из доменной печи идёт в машиностроение) и строительства (1/4 металла идёт в строительство). Основным исходным сырьем для получения черных металлов являются железная руда, марганец, коксующиеся угли и руды легирующих металлов. Чёрная металлургия — основа развития большинства отраслей народного хозяйства.
При выборе схемы электроснабжения предприятия учитывают его техно¬логическое назначение и электрическую мощность, величину потребления электроэнергии, напряжение, генеральный план и условия на присоединение предприятия как потребителя. По получении заявки от предприятия (инвес¬тора) или по его поручению от проектной организации энергоснабжающая организация (энергосистема) выдает технические условия на технологическое присоединение электроустановок потребителей.
Первым этапом проектирования системы электроснабжения является определение электрических нагрузок. По значению электрических нагрузок выбирают и проверяют электрооборудование, определяют потери мощности и электроэнергии. При проектировании системы электроснабжения и анализе режимов её работы потребители электроэнергии (отдельный приемник, группа приемников, цех в целом) рассматривают в качестве нагрузок.
Режимы работы нагрузок разнообразны и изменяются во времени. В определенные промежутки времени значения активной, реактивной, полной, мощности или тока представляют собой наибольшие из соответствующих средних значений. Такие нагрузки называют максимальными. При расчете нагрузок применяют различные коэффициенты графиков нагрузок, характеризующие режимы работы приемников по мощности или во времени. Расчет ведется методом коэффициента спроса КС который называют отношение расчетной мощности или (потребляемой) мощности к номинальной (установленной) мощности группы приемников.
Определение расчетной силовой нагрузки по установленной мощности и коэффициенту спроса является приближенным методом расчета, поэтому его применение рекомендуется для предварительных расчетов и определения общезаводской нагрузок.
