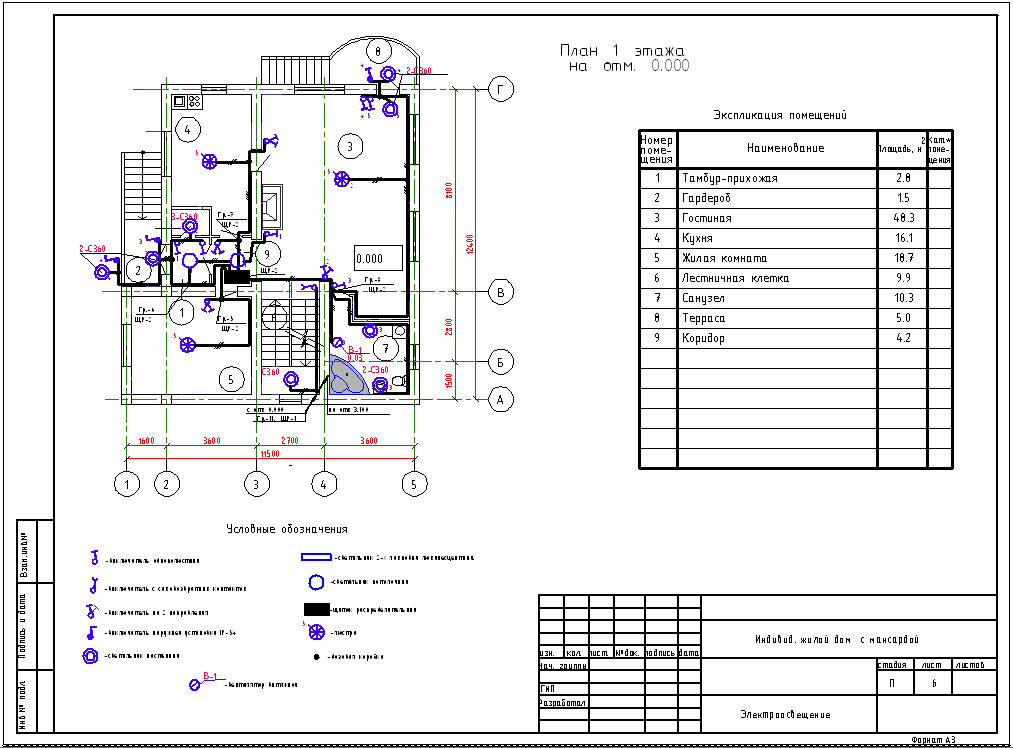

Проект электроснабжения индивидуальный жилой дом с мансардой, Руст=22,05 кВт

Проект электроснабжения индивидуального жилого дома, выполнен на основании
архитектурно - строительной и сантехнической частей проекта.

Электроснабжение осуществлено от наружных сетей 0,4 кВ по 3 категории надежности
электроснабжения.

На наружной стене здания установлен шкаф учета производства Крымэнерго типа НКУ ВУ 40-02 ,,КЭ,, с трехфазным активным счетчиком прямого включения типа СТК3-10А1Н5 (10-40А).
Щитки распределительные приняты наборным в пластиковом корпусе встроенного исполения со степенью защиты IP 54, укомплектованными автоматическими выключателями ВА 47-100 и ВА 47-29.
Для защиты людей от поражения электрическим током вследствие нарушения изоляции и от пожара предусмотрено, на вводе осветительных и розеточных группах установлено устройство защитного отключения типа АД-12 c Jp=30mA, АД-14 с Jp=300mA.

Проводка выполнена: магистральные сети - кабелем ВВГ скрыто , на открытых наружных участках в металлорукаве типа РЦ , групповые сети - проводом ППВ и ПВС скрыто.
Выключатели установить на высоте 0,8 м, розетки- 0,3 м от пола.
Освещенность в помещениях принята по СНиП II-4-79 «Естественное и искусственное освещение». Проектом предусмотрено рабочее освещение и Эвакуационное освещение лестничной клетки. Светильники выбраны согласно категорий помещений и нормируемой освещенности.
Проектом предусмотрено устройство контура заземления.

Контур заземления состоит из электродов из угловой стали 50х50х5 мм, соединенных полосовой сталью 40х5 мм. К контуру заземления подсоединён НКУ-ВУ.

Распределительный щит, этажные щитки и силовое оборудование заземлены дополнительной пятой (для однофазного ввода третей) жилой кабеля (провода).

Система заземления принята ТN - С - S - нулевой рабочий и нулевой защитный проводники на щите подключаются под разные шины.

На вводе в дом выполнить систему уравнивания потенциалов согласно ДНАОП 0.00-1.32-01 пункт 2.8.19. Систему уравнивания потенциалов в здании выполнить согласно ДНАОП 0.00-1.32-01 пункты 2.8.20, 2.8.21.

Указания по производству работ, монтажу и технике безопасности.
Монтажные работы вести в строгом соответствии с действующими строительными нормами, СНиП
3.05.06-85 и ПУЭ с соблюдением мероприятий по охране труда и технике безопасности
согласно СНиП III - 4 - 80*.
