Проект многоэтажного дома с принципиальной схемой освещения

10 листов проектов квартир,расположения освещения. проект подвала,балконов. принципиальная схема освещения квартир.

Электроснабжение осуществляестся от внешней питающей сети воздушной линией на напряжение 380/220В.
Рабочие чертежи электрооборудования жилого дома выполнены в соответствии с правилами ПУЭ, изменений и дополнений к разделу 2 "Расчетные электрические нагрузки". Инструкции по проектированию городских электрических сетей РД34.20.185-94.
В качестве вводного и распределительного устройства принят шкаф ВРУ3-41, установленный в запираемом шкафу в тамбуре на первом этаже блок-секций 2.
В вводно-распределительном устройстве принят выключатель разъединитель 250А; предохранители ПН2 для защиты распределительных линий; автоматы ВА для защиты осветительной сети лестничных клеток, подполья; счетчик для учета эл.энергии; а также фотореле для автоматического управления освещением входов в здание и лестничных площадок.
Прибор учета электроэнергии потребляемой общедомовыми потребителями установить в отсеке учета ВРУ.
Для распределения электроэнергии по квартирам на каждом этаже в нише стеновой перегородки лестничной клетки размещается этажный электрошкаф типа ЩЭ-3302. Ввод в квартиру на 220В. Проектом предусмотрен учет электроэнергии по квартирам.
Питающие кабели на вводе в здание от трубостойки до вводно-распределительного устройства проложить в стальной трубе, кабель заложен и учтен частью проекта ЭС.

Состав: Общие данные, Принципиальная схема распределительной и групповой сети, Принципиальная схема этажного щитка, План освещения подвала, План освещения 1-2 этажа, Основная система уравнивания потенциалов, Спецификации Язык документа

Софт: CDW

Каталог / Инженерные системы / Проект многоэтажного дома с принципиальной схемой освещения

Просмотр файлов
лист 1. Общие данные. Начало.cdw
лист 1. Спецификация.cdw
лист 2. Общие данные. Окончание.cdw
лист 2. Спецификация.cdw
лист 3. Принципиальная схема распределительной и групповой сети.cdw
лист 3. Спецификация.cdw
лист 4. Принципиальная схема этажного щитка.cdw
лист 4. Спецификация.cdw
лист 5. План освещения подвала.cdw
лист 5. Спецификация.cdw

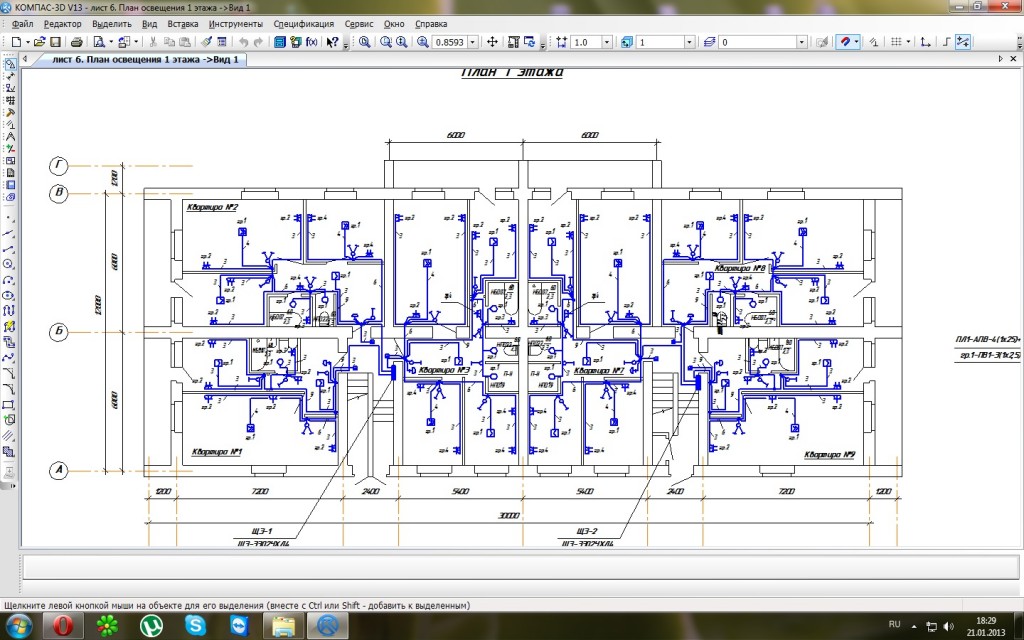

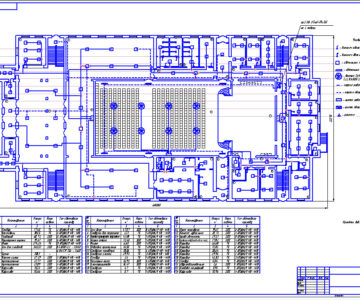

лист 6. План освещения 1 этажа.cdw
лист 7.План освещения 2 этажа.cdw
лист 8. Основная система уравнивания потенциалов подвала.cdw
лист 9. Основная система уравнивания потенциалов 1 и 2 этажа.cdw
лист 10. Опросный лист на ВРУ.cdw
