Проект по замене системы электроснабжения и электроосвещения

В данном разделе проекта выполнено рабочее и аварийное освещение, розеточные сети для подключения бытовой техники, кондиционеров, молниезащита и уравнивание потенциалов административного здания.
Основные показатели проекта:
Напряжение питания ~ 380/220В;
Система заземления TN-S;
Установленная мощность:
- электрического освещения - 11,84 кВт;
- розеточной сети - 72,35 кВт;
- кондиционирования - 108,5 кВт.
Расчетная мощность:
- электрического освещения - 11,4 кВт;
- розеточной сети - 53,8 кВт;
- кондиционирования - 70,35 кВт.
Категория электроснабжения - I/II.
Материалы учтены в спецификации оборудования, изделий и материалов.
Основными токоприемниками являются:
- светильники рабочего и аварийного освещения;
- розеточные сети для подключения бытовых приборов;
- кондиционеры.

Состав: ВРУ. Вводно-распределительное устройство. Однолинейная принципиальная схема, АВР. Устройство автоматического включения резерва. Однолинейная принципиальная схема, ЩР-1/1. Щит распределительный. Однолинейная принципиальная схема, ЩР-1/2. Щит распределительный. Однолинейная принципиальная схема, ЩР-2/1. Щит распределительный. Однолинейная принципиальная схема, ЩР-2/2. Щит распределительный. Однолинейная принципиальная схема, ЩР-3/1. Щит распределительный. Однолинейная принципиальная схема, ЩР-3/2. Щит распределительный. Однолинейная принципиальная схема, ЩАО. Щит аварийного освещения. Однолинейная принципиальная схема, План 1-го этажа. Электрическое освещение, План 1-го этажа. Розеточная сеть, План 1-го этажа. Розеточная сеть (кондиционеры), План 2-го этажа. Электрическое освещение, План 2-го этажа. Розеточная сеть, План 2-го этажа. Розеточная сеть (кондиционеры), План 3-го этажа. Электрическое освещение, План 3-го этажа. Розеточная сеть, План 3-го этажа. Розеточная сеть (кондиционеры), Планы прокладки сети аварийного освещение, Планы прокладки питающей сети, Схема устройства молниезащиты здания, Основная система уравнивания потенциалов. Дополнительное уравнивание потенциалов, Ведомость нормируемых показателей освещенности , Спецификация оборудования, изделий и материалов, Опросный лист. ВРУ. Вводно-распределительное устройство Язык документа

Софт: AutoCAD LT 2012

Каталог / Инженерные системы / Электроснабжение и освещение / Проект по замене системы электроснабжения и электроосвещения

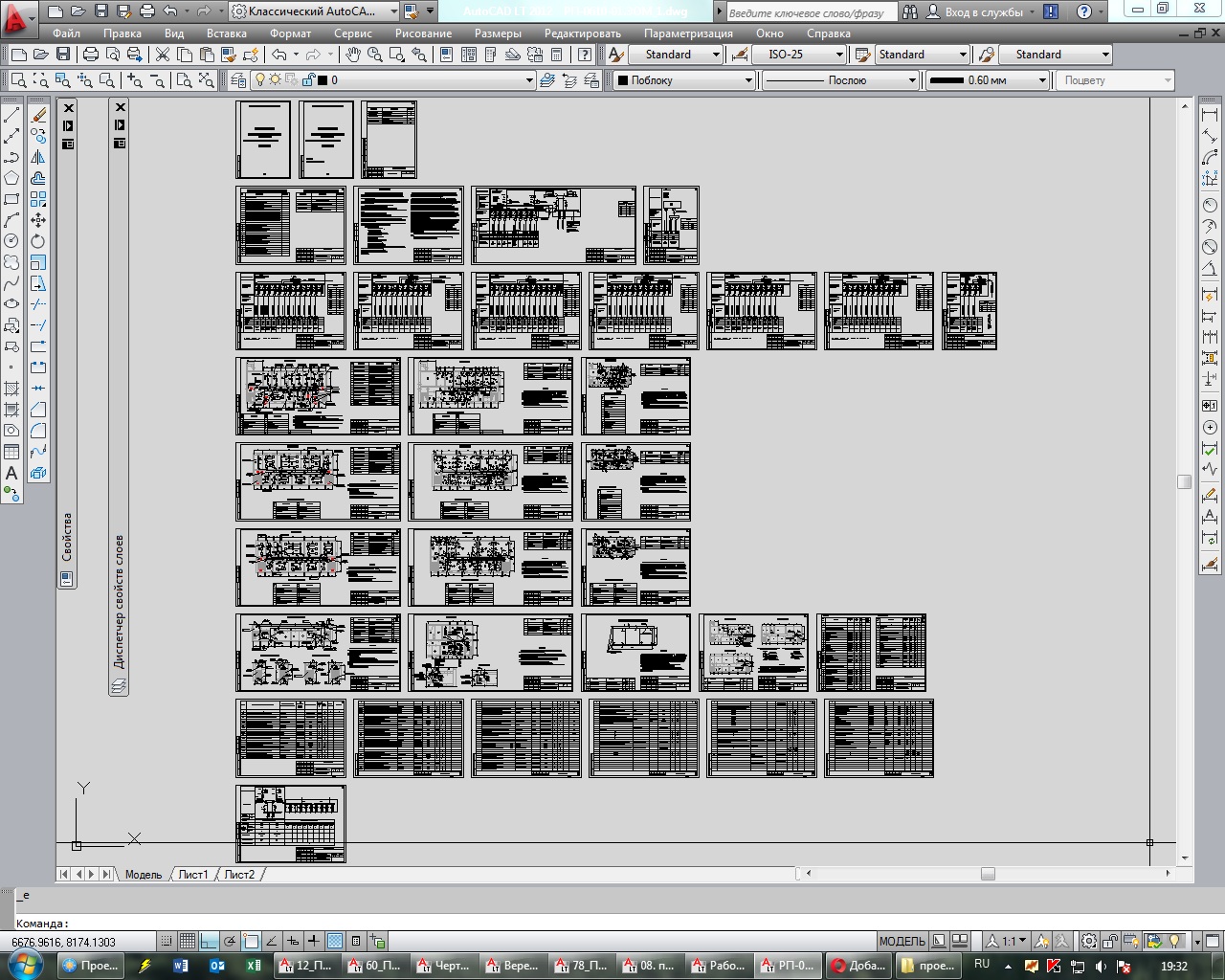

Просмотр файлов
