Проект внутреннего электрооборудования магазина

Проект внутреннего электрооборудования магазина в жилом доме на 1 этаже здания

Основные показатели проекта:
Категория потребителя по надежности электроснабжения - III;
Номинальное напряжение - ~~380 В.
Максимальная мощность на вводе - 15,0 кВт;
Потери напряжения от наиболее удаленного и загруженного потребителя до
вводно-учетного распределительного щита ВРЩ - 1,2 %.
Потери напряжения от щита ВРЩ до ВРУ-0,4 кВ - 0,6 %.
Итого потерь - 1,8 %.

Электрооборудование
Согласно технических условий, подключение магазина предусматривается от ВРУ-0,4 кВ нежилых помещений, расположенного в подвале жилого дома.
Электроснабжение предусматривается кабелем ВВГнг сечением 5х4 мм² с установкой в ВРУ-0,4 кВ трехполюсного автоматического выключателя ВА47-29-3Р-С32 на номинальный ток 32 А.
Для ввода, учета и распределения электроэнергии установлен щит учетно-распределительный навесного исполнения марки УРн-3/18зо-036 УХЛ3 (ВРЩ) с трехфазным счетчиком прямого включения марки Меркурий 230 АМ-01, 3х220/380 В, класс точности 1.0, на номинальный ток Iн=5 (60) А и вводным автоматическим трехполюсным выключателем ВА47-29-3Р-С25 на номинальный ток 25 А .
Переносное оборудование подключается через штепсельные разъемы с заземляющим контактом.

Состав: Внутренне электрооборудование (ЭМ) Язык документа

Софт: AutoCAD 2014

Каталог / Инженерные системы / Электроснабжение и освещение / Проект внутреннего электрооборудования магазина

Просмотр файлов

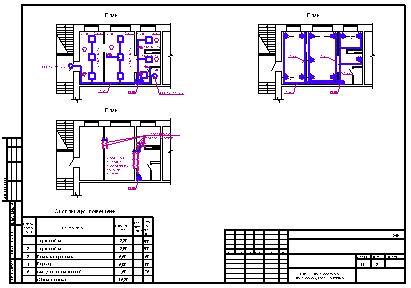

@_проект магазина электрика.dwg
