"Проектирование электрической части электростанции КЭС-800 МВт"

Белорусский Национальный Технический Университет
Энергетический факультет
Кафедра электрические станции
Курсовой проект по дисциплине "Производство электроэнергии"
На тему: "Проектирование электрической части электростанции КЭС -800 МВт"
Минск 2017

Исходные данные, длина ЛЭП - 140 км, мощность системы 3500 Мвт, Нагрузка РУ 220 кВ - 250 МВт, нагрузка РУ 110 кВ - 150 МВт.

В данном курсовом проекте будут рассмотрены вопросы выбора и расчёта основных элементов электрической части КЭС -800 МВт, будет произведена разработка двух вариантов схемы, сделан выбор и технико-экономическое обоснование главной схемы, выполнен расчёт токов короткого замыкания. Также необходимо будет выбрать для схемы электрические аппараты, токоведущие части, релейную защиту, измерительные приборы и измерительные трансформаторы.

Содержание

1. Введение…………………………………………………………………………………...4

2. Выбор основного оборудования и разработка вариантов схем выдачи энергии (2-3 варианта)…………………………………………………………………………………....5

3. Выбор и технико-экономическое обоснование главной схемы электрических соединений…………………………………………………………………………………8

4. Расчет токов короткого замыкания для выбора аппаратов и токоведущих частей…13

5. Выбор аппаратов (высоковольтные выключатели, разъединители, разрядники и др.)………………………………………………………………………………………....19

6. Выбор токоведущих частей (токопроводы генераторов и трансформаторов, шины распределительных устройств всех напряжений)……………………………………...23

7. Выбор типов релейной защиты (генераторов, трансформаторов, шин, отходящих ЛЭП и т.д.)……………………………………………………………………………...…26

8. Выбор измерительных приборов (в цепях генераторов, трансформаторов, ЛЭП) и измерительных трансформаторов (тока и напряжения)……………………………….28

9. Выбор конструкций и описание всех распределительных устройств, имеющихся в проекте………………………………………………………………………………….....39

Список использованных источников……………………………………………………...41

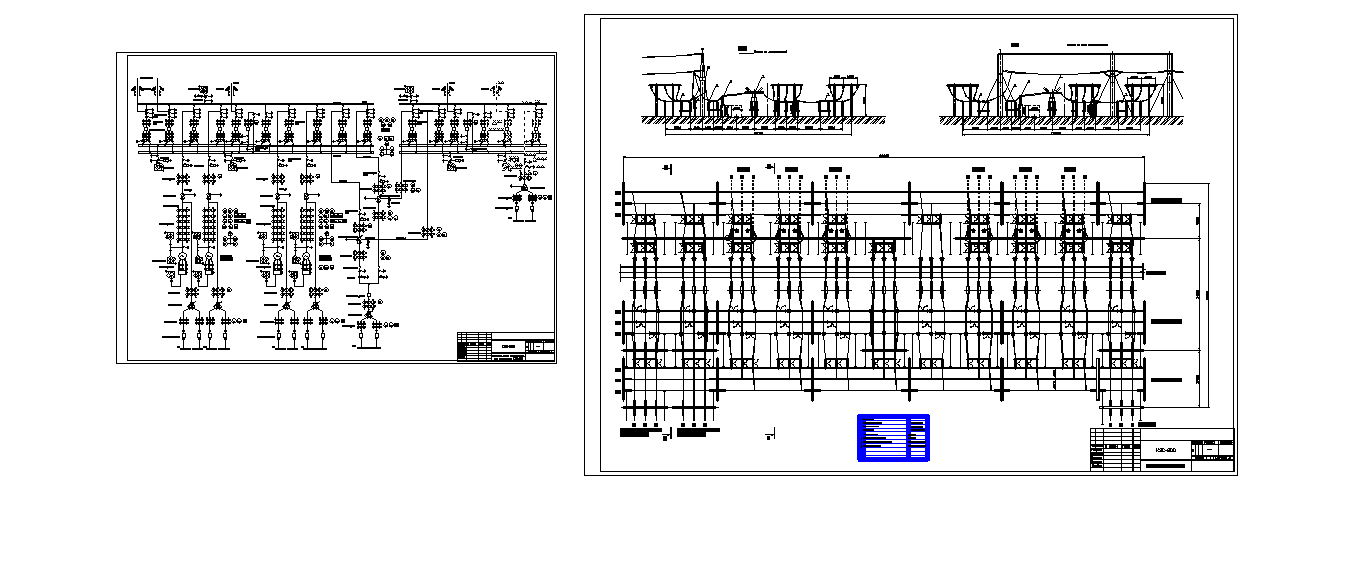

Состав: Главная схема электрических соединений, план и разрез ОРУ 110 Кв, титульный лист, ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:
Титульный лист КЭС 800.docx
ОРУ 110 кВ.dwg
КЭС 800.docx
КЭС 800МВт.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: maximm92
Дата: 2017-12-18
