Проектирование электрической сети промышленного предприятия

«Волгоградский Государственный Технический Университет»
«Институт Архитектуры и Строительства»
Кафедра энергоснабжения, теплотехники, теплогазоснабжения и вентиляции.
Курсовая работа по дисциплине «Электрические сети предприятий»
На тему: «Проектирование электрических сетей промышленного предприятия»
Волгоград 2017

Исходные данные
1. Район расположения предприятия: Воронежская область
2. Генплан предприятия с цеховыми нагрузками: П1.2
3. Величины цеховых электрических нагрузок: В Приложении 1 (с. 83…86)
4. Категория нагрузок по надёжности электроснабжения: 1,2,3
5. Источник питания — районная трансформаторная подстанция с двумя трансформаторами, расположенная на расстоянии 40 км от предприятия. Основные характеристики подстан-
ции: рабочее напряжение 110 кВ;
отклонение напряжения в часы максимальных нагрузок: 5%
отклонение напряжения в часы минимальных нагрузок: 0%
6. Напряжение цеховых электроприёмников: 380/220 В
7. Число часов использования максимума нагрузок Тmax: 5600
8. Способ выполнения распределительной сети 10 кВ: кабельная линия
9. Мощность предприятия в режиме минимальной нагрузки составляет 35 % от максимальной с тем же коэффициентом мощности.
10. Желаемый уровень напряжения на шинах низшего напряжения ГПП:
при максимальной нагрузке 10,8 кВ; при минимальной нагрузке 10,2 кВ.

В данной курсовой работе «Проектирование электрических сетей промышленного предприятия» выполнен расчёт и проектирование внешней линии электроснабжения предприятия, а также запроектирована внутренняя распределительная сеть промышленного предприятия.
Предприятие запитывается от районной трансформаторной подстанции по двухцепной ВЛ-110кВ. По условию наличия потребителей 1и 2 категорий надёжности на ГПП предусмотрено два силовых трансформатора типа ТМН-6300/110. Произведён расчёт питающей ЛЭП в режимах максимальной и минимальной нагрузок, а также в аварийном режиме. Выбран кабель для воздушной КЛ.
Для цехов с нагрузками 1 и 2 категорий надёжности предусмотрены двухтрансформаторные ТП, для цехов с нагрузкой 3 категории – однотрансформаторные. По результатам расчёта на ЦТП решено установить трансформаторы типа ТМ с номинальными мощностями 160, 250, 400, 630 и 1000 кВА. Напряжение внутренней распределительной сети – 10кВ, так как нет данных о наличии электроприёмников 6кВ.
Спроектирована внутренняя электрическая сеть предприятия. Рассчитаны радиальные линии, линии с несколькими нагрузками и простая замкнутая электрическая сеть. Подобраны кабели внутренней распределительной сети, произведена их проверка при аварийном режиме.

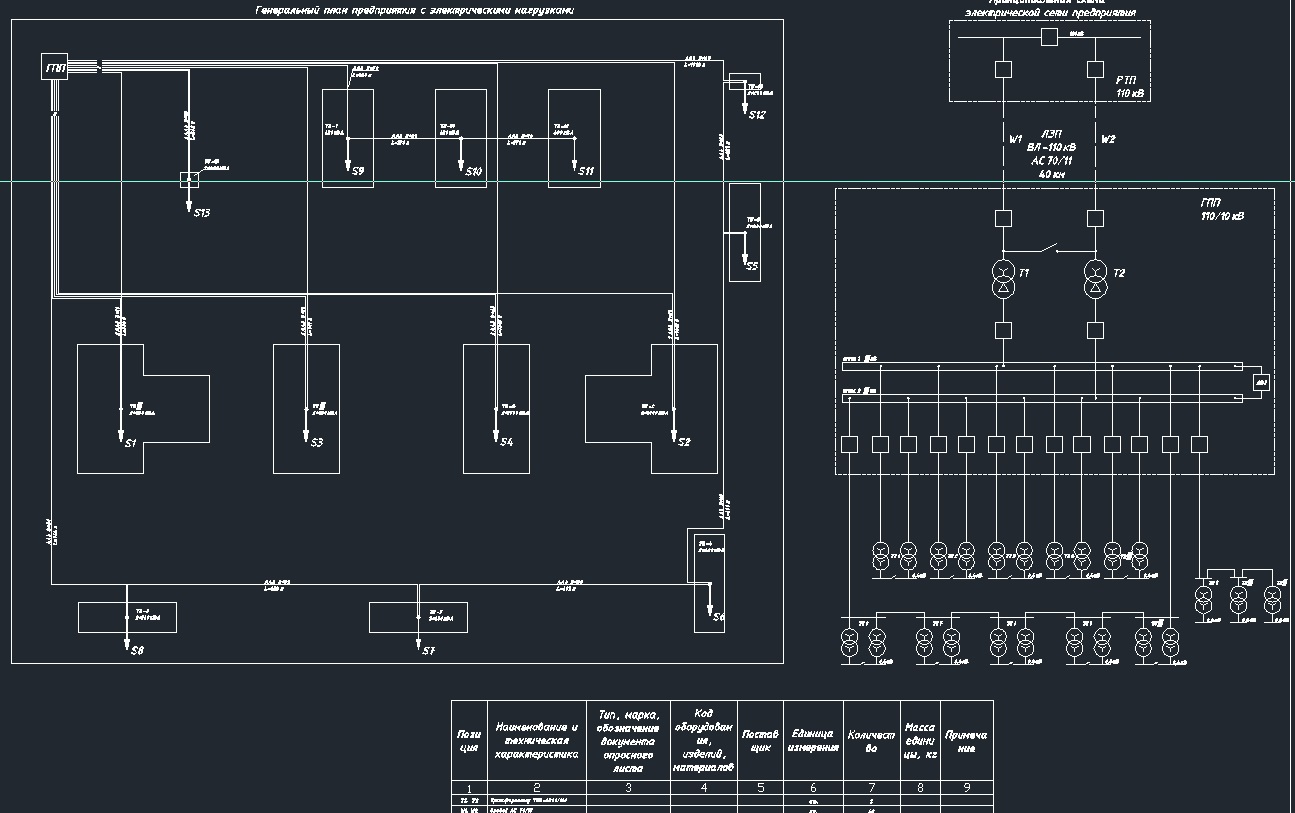

Выполнена графическая часть работы. При помощи программного средства «AutoCAD» выполнен чертёж генерального плана предприятия, а также, упрощённой принципиальной электрической схемы сети электроснабжения предприятия.
Расчёты параметров сети приведён в 2-х Mathcad файлах(раздельно для питающей воздушной линии и внутренней распределительной сети).

Содержание:
ВВЕДЕНИЕ
1. ПРОЕКТИРОВАНИЕ СЕТИ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ
1.1. Определение расчётной мощности предприятия
1.2. Выбор схемы электроснабжения предприятия
1.3. Выбор напряжения сети внешнего электроснабжения
1.4. Выбор трансформаторов цеховых ТП
1.5. Выбор трансформаторов ГПП
1.6. Выбор схемы электрических соединений ГПП
1.7. Электрический расчёт питающей ЛЭП напряжением 110 кВ
1.7.1. Упрощённая принципиальная схема электропередачи.
Исходные данные для расчёта
1.7.2. Расчёт электропередачи при максимальной нагрузке
1.7.3. Расчёт баланса мощностей и уровней напряжения в электропередаче при минимальной нагрузке
1.7.4. Расчёт баланса мощностей и уровней напряжения в электропередаче в послеаварийном режиме 1.7.5 Выбор рабочих ответвлений на обмотках ВН трансформаторов и определение действительных
напряжений на шинах 10 кВ ГПП
2. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ НАПРЯЖЕНИЕМ 10 кВ
2.1. Выбор схемы распределительной сети предприятия
2.2. Выбор рационального напряжения распределительной сети
2.3. Расчёт разомкнутых распределительных линий 10 кВ
2.3.1. Расчёт радиальных распределительных кабельных линий
2.3.2. Расчёт распределительных линий с несколькими нагрузками
2.4. Расчёт кольцевой распределительной линии 10кВ
ЗАКЛЮЧЕНИЕ
Библиографический список
