Проектирование электрооборудования свинарника

«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Агроэнергетический факультет Кафедра электротехнологии
БГАТУ, АЭФ, группа 24 эпт

По заданию на проектирование объектом электрификации является свинарник. По правилам устройства и эксплуатации электрооборудования данный объект является объектом второй категории по надежности электроснабжения. Основные объекты электрификации – кормораздатчик, бункер БСК-10, транспортеры скребковые, вентиляторы приточные и вытяжные. Система отопления и вентиляции в здании представлена вентиляторами вытяжной и приточной системы вентиляции, отопительными приборами. Освещение предусмотрено осветительными щитками с указанной номинальной мощностью.
Здание предназначено для содержания поросят. Внутриимеются помещения для содержания животных, венткамера (два помещения), тамбур, галерея, электрощитовая.Здание разделено на две изолированные секции.
Кормление двухразовое, производится кормораздатчиком КСП-08, которые имеются в каждом помещении для содержания свиней. Все операции кормления электрифицированы. В бункер сухих кормов загружается сухой корм, который шнеком подается в смеситель кормораздатчика, где приготавливается и раздается животным. Уборка навоза из помещений для содержания животных осуществляется скребковыми транспортерами ТСН-2Б.

Архитектурно-планировочные и строительные решения
Здание свинарника в плане прямоугольной формы. Длина 35,9 метров, ширина 18 метров. Общая площадь 640,8 м2.
Здание стоечно-блочной конструкции. Стены выполнены из железобетонных панелей. Покрытие – железобетонные плиты с утеплением. Высота помещения у наружных стен 3 метра.
Тепловентиляторы размещены на полу.
К вспомогательным помещениям относим: тамбур,галерею, инвентарную.

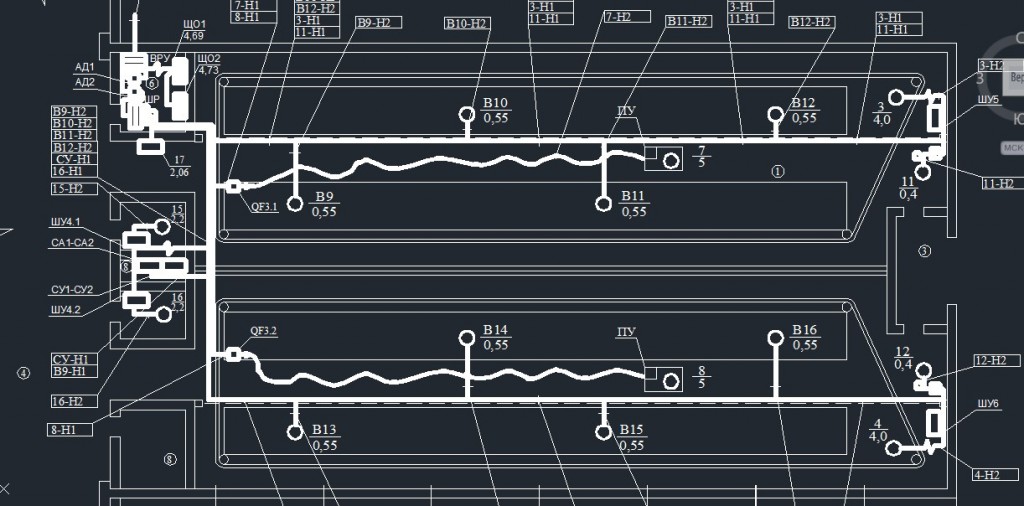

Состав: План расположения электрооборудования и электропроводок, Схема принципиальная питающей и распределительной сети, Шкаф управления Чертеж общего вида, Схема соединений, Спецификации Язык документа

Софт: AutoCAD

Каталог / Инженерные системы / Электроснабжение и освещение / Проектирование электрооборудования свинарника

Просмотр файлов
свинарник/ЗАПИСКА.docx
свинарник/Чертежи.dwg
