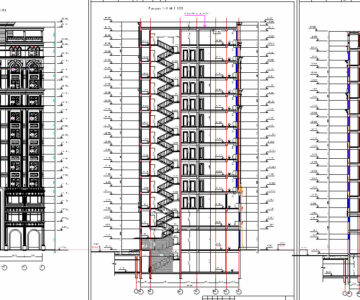

Рабочий проект 12-ти этажного дома ЭМ и ЭО

Общие данные.
Настоящим проектом предусматривается электрооборудование и электроосвещение объекта "Многоквартирный жилой комплекс г. Астане".
Проект выполнен на основании задания на проектирования, технических условий, архитектурно-строительной и сантехнической
частей проекта, ПУЭ-РК, СН РК 4,04-23-2004* "Электрооборудование жилых и общественных зданий", РДС РК4.04-11-2003 "Указания по расчету электрических нагрузок городских квартир и коттеджей повышенной комфортности".
По степени надежности электроснабжения, согласно классификации ПУЭ РК, и в соответствии с СН РК 4,04-23-2004* электроприемники проектируемого здания относятся к следующим категориям:
- лифты, вентиляторы дымоудаления, электрозадвижки и противопожарный насос - 1 категория;
- комплекс остальных электроприемников - 2 категория.
Электроснабжение выполняется от вводно-распределительного устройства типа ВРУ-13-20 УХЛ4 и ВРУ-47-01 УХЛ4, установленного в электрощитовой, питание к которому подводится от внешней питающей сети двумя взаиморезервируемыми кабельными линиями на напряжение ~380/220В. Расчетная нагрузка на вводе, а также нагрузки, передаваемые по основным звеньям питающей и групповой электросети приняты в соответствии с СНиП РК 4.04-23-2004* с учетом установки в кухнях электроплит и сплит систем.
Для электроснабжения квартир предусмотрена установка этажных щитков (с отсеком слаботочных устройств). Размещение этажных щитков предусмотрено в коридорах жилых этажей, в нишах. В этажных щитах размещаются автоматические выключатели с номинальным током на 50 А и однофазные счетчики квартирного учета электроэнергии на ток 60А. В квартирных щитках устанавливаются: однополюсные автоматические выключатели на токи расцепителей 16А, 20А, 32А. и автоматические выключатели с устройством защитного
отключения на номинальный ток 25А и 32А, на ток утечки 30мА и 10мА. Согласно СН РК 4.04-23-2004*, питание общего освещения квартир и штепсельных розеток выполнено раздельно. В проекте выполнено подключение кондиционера.
Электроснабжение офисов осуществляется по 3-й категории электроснабжения от щита распределительного офисов ЩРо.

Молниезащита.
В соответствии с СН РК 2.04-29-2005 "Инструкция по устройству молниезащиты зданий и сооружений", молниезащита данного здания выполняется по третьей категории с помощью молниеприемной сетки из стального прута Ф6мм с шагом ячейки не более 6х6м. Опуски от молниеприемной сетки выполняются стальным прутом Ф10мм к стальным заземлителям Ф16мм соединеными между собой стальной полосой 40х4мм.

Состав: Рабочий проект: ЭМ и ЭО Язык документа

Софт: AutoCAD 15

Каталог / Инженерные системы / Электроснабжение и освещение / Рабочий проект 12-ти этажного дома ЭМ и ЭО

Просмотр файлов

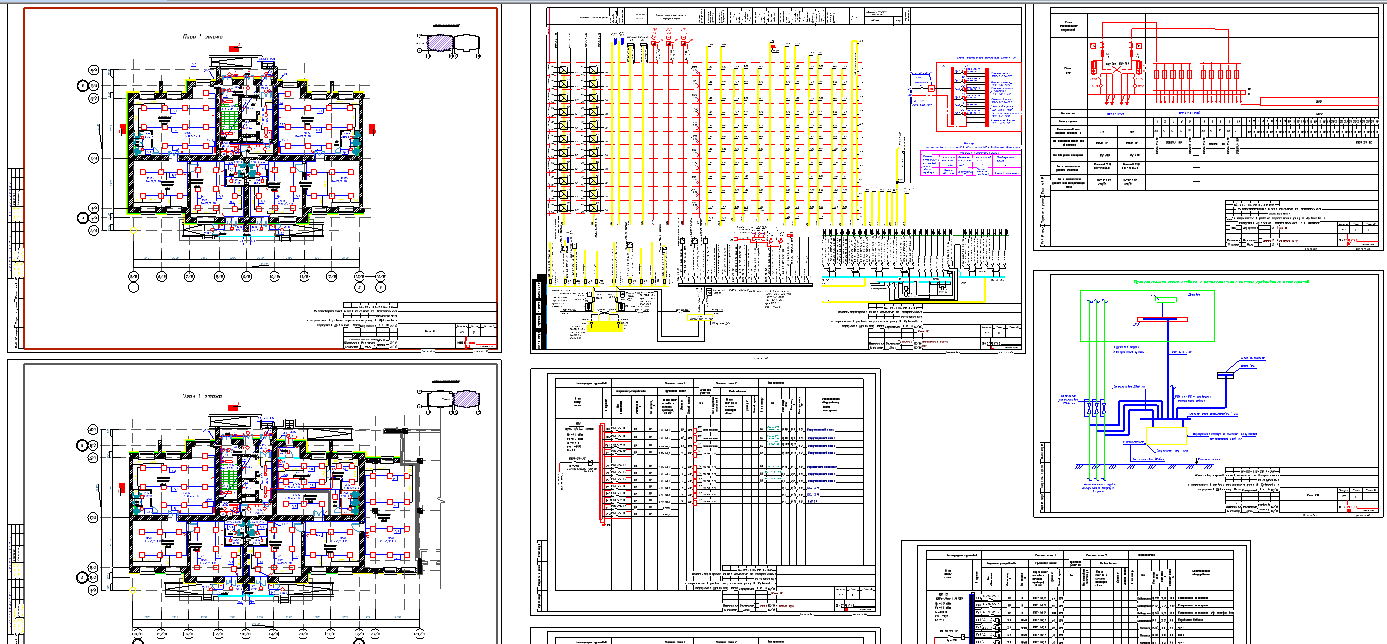

ЭМ и ЭО жк 12эт..dwg
