Расчёт и проектирование электрического освещения механического цеха тяжёлого машиностроения

«Волгоградский Государственный Технический Университет»
«Институт Архитектуры и Строительства»
Кафедра энергоснабжения и теплотехники
Курсовой проект по дисциплине: «Электрическое оборудование промышленных предприятий»
На тему: «Расчёт и проектирование электрического освещения механического цеха тяжёлого машиностроения»
Волгоград 2016

Исходные данные:
Механический цех тяжелого машиностроения (МЦТМ) предназначен для серийного производства изделий.
Он является крупным вспомогательным цехом завода машиностроения и выполняет заказы основных цехов. Станочное отделение выполняет подготовительные операции (обдирку) изделий для дальнейшей обработки их на анодно-механических станках. Для этой цели установлено основное оборудование: обдирочные, шлифовальные, анодно-механические станки и др.
В цехе предусмотрены производственные, вспомогательные, служебные и бытовые помещения.
МЦТМ получает электроснабжение от ГПП завода. Расстояние от ГПП до цеховой ТП -1,2 км. Напряжение - 10кВ. Количество рабочих смен -2.
Потребители цеха относятся к 2 и 3 категории надежности ЭСН, работают в нормальной окружающей среде. Грунт в районе цеха - песок с температурой +20 С.
Каркас здания МЦТМ смонтирован из блоков-секций длиной 6м каждый. Размеры цеха А х В х Н = 48 х 30 х 9м. Вспомогательные, бытовые и служебные помещения одноэтажные высотой 4 м. План цеха и расположение основного оборудования показаны на [1, рис.3.5]

В данной работе для рассматриваемого механического цеха тяжёлого машиностроения запроектируем общее рабочее освещение, предназначенное для равномерного освещения всего помещения, и расположенных в нём рабочих мест и поверхностей. А также рассчитаем резервное аварийное освещение, которое обеспечит минимально необходимую освещённость для продолжения работы при временном погасании рабочего освещения; и аварийное эвакуационное освещение для подсобных помещений цеха.
Определение значений нормированной освещённости осуществляется в зависимости от выбранной системы освещения, характера производства и разряда зрительных работ по справочным таблицам СНиП 23-05-2010[6], ГОСТ Р 55710-2013[7] и ВСН-196-83[8]

Произведена проверка выполненных расчётов при помощи программного средства DIALux (файлы .dlx), (для каждого помещения отдельный файл!).
Расчёт формул произведён в Mathcad (файл .xmcd).

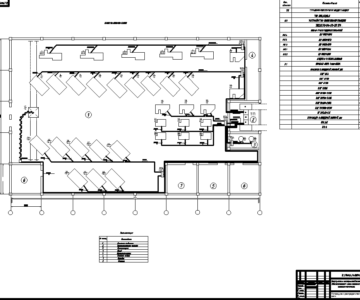

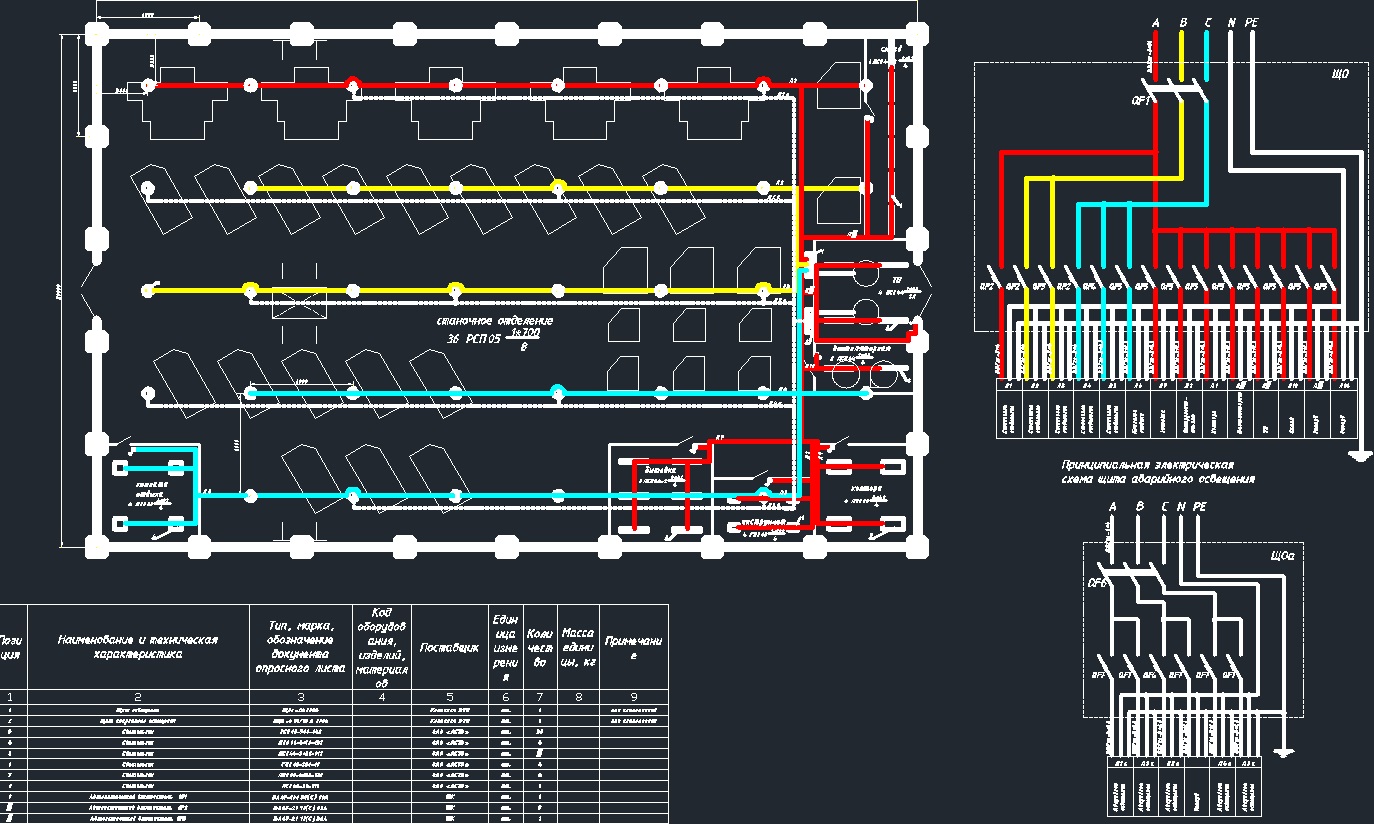

В графической части работы приведена схема освещения цеха, принципиальные схемы ЩО и ЩОа, спецификация.

Содержание:
ВВЕДЕНИЕ
1. ОБЩАЯ ЧАСТЬ
1.1. Технологический процесс цеха
1.2. Выбор рода тока и величин напряжения
2. РАСЧЁТНАЯ ЧАСТЬ
2.1. Расчёт электрического освещения
2.1.1. Выбор системы и видов проектируемого искусственного освещения
2.1.2. Анализ габаритно-планировочных параметров объектов и выбор источников света
2.1.3. Выбор методики расчёта электрического освещения. Расчёт количества светильников и выбор ламп
2.2. Электрический расчёт
2.2.1. Схемы питания осветительных установок, выбор щитков освещения и способов прокладки электрической сети
2.2.2. Расчёт электрических осветительных сетей, выбор аппаратов управления и защиты
3. РАСЧЁТ ЭЛЕКТРИЧЕСКОГО ОСВЕЩЕНИЯ С
ИСПОЛЬЗОВАНИЕМ ПРОГРАММЫХ СРЕДСТВ
4. ВОПРОСЫ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ И РЕМОНТЕ ЭЛЕКТРООБОРУДОВАНИЯОСВЕЩЕНИЯ
5. СПЕЦИАЛЬНЫЙ ВОПРОС ПРОЕКТА
ЗАКЛЮЧЕНИЕ
Библиографический список

Состав: Схема освещения механического цеха, принципиальная схема щита освещения, схема щита аварийного освещения, спецификация(синхронизирована с чертежом!), ПЗ, Mathcad файл с расчётами, расчёты освещённости для каждого помещения при помощи программы DIALux.. Язык документа

Софт: AutoCAD 2011

Файлы:
Инструментальная.dlx
Вентиляторная.dlx
Курсовая освещение.docx
Расчёт курсовой.xmcd
Чертёж цеха.dwg
Станочное отделение.dlx
Бытовка.dlx
Спецификация по ГОСТ для AutoCAD.xlsx
ТП.dlx
Склад.dlx
Комната отдыха.dlx
Станочное отделение(аварийное освещение2).dlx
Контора.dlx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Алексей
Дата: 2017-12-23
