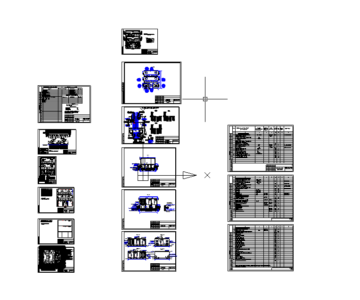

Распределительный пункт 10 кВ совмещенный с ТП-2Х1600 кВА (РПТП)

Проектом разработан распределительный пункт 10 кВ совмещенный с трансформаторной подстанцией 10/0.4 кВ (номер по сводному плану сетей 24) с двумя трансформаторами мощностью 2Х1600 кВА
Номинальное напряжение высокой стороны -10 кВ, низкой стороны - 0.4 кВ.
В РПТП устанавливается следующее оборудование:
• высоковольтное газонаполненное распределительное устройство ZXO;
• низковольтное распределительное устройство Modul-K-System производства фирмы KAUTZ GmbH Germany;
• два силовых трансформатора мощностью 1600 кВА каждый;
• две высоковольтные компенсационные конденсаторные установки.
Высоковольтное газонаполненное распределительное устройство ZXO состоит из 26 ячеек 10 кВ:
• 2 вводные ячейки с 3-х позиционным разъединителем с моторным приводом и вакуумным выключателем с моторным приводом на ток 1250 А;
• 18 отходящих ячеек с 3-х позиционным разъединителем с моторным приводом и вакуумным выключателем с моторным приводом на ток 630 А;
• 2 трансформаторные ячейки с 3-х позиционным разъединителем с моторным приводом и вакуумным выключателем с моторным приводом на ток 630 А;
• 2 отходящие ячейки для конденсаторных установок с 3-х позиционным разъединителем с моторным приводом и вакуумным выключателем с моторным приводом на ток 630 А;
• 1 секционная ячейка с 3-х позиционным разъединителем с моторным приводом и вакуумным выключателем с моторным приводом на ток 1250 А;
• 1 переходная ячейка с 3-х позиционным разъединителем с моторным приводом на ток 1250 А;

Класс конструктивной пожароопасности здания – СО.
Степень огнестойкости здания – II.
Строительный объем – 915,6 м³.
Площадь застройки - 170,47 м².
Общая площадь помещений – 140,25 м².
Размеры в плане 11,98х14,23 м.
Высота здания по кровле 7,05 м.
Фундамент свайно-плитный

Состав: Рабочий проект (Архитектурно-строительная часть. Электротехническая часть. Архитектурно-строительная часть. Электротехническая часть) Язык документа

Софт: AutoCAD 2010

Каталог / Инженерные системы / Электроснабжение и освещение / Распределительный пункт 10 кВ совмещенный с ТП-2Х1600 кВА (РПТП)

Просмотр файлов
Графическая часть/Архитектурно-строительная часть.dwg
Графическая часть/Содержание.dwg
Графическая часть/Технология.dwg
Документы/Пояснительная записка.doc
Содержание.doc
