Раздел Электроснабжение. Дизель-генераторная электростанция контейнерного исполнения

В данной работе производиться модернизация электроснабжение объекта связи (БС) с установкой дизел-генераторной установки контейнерного исполнения.

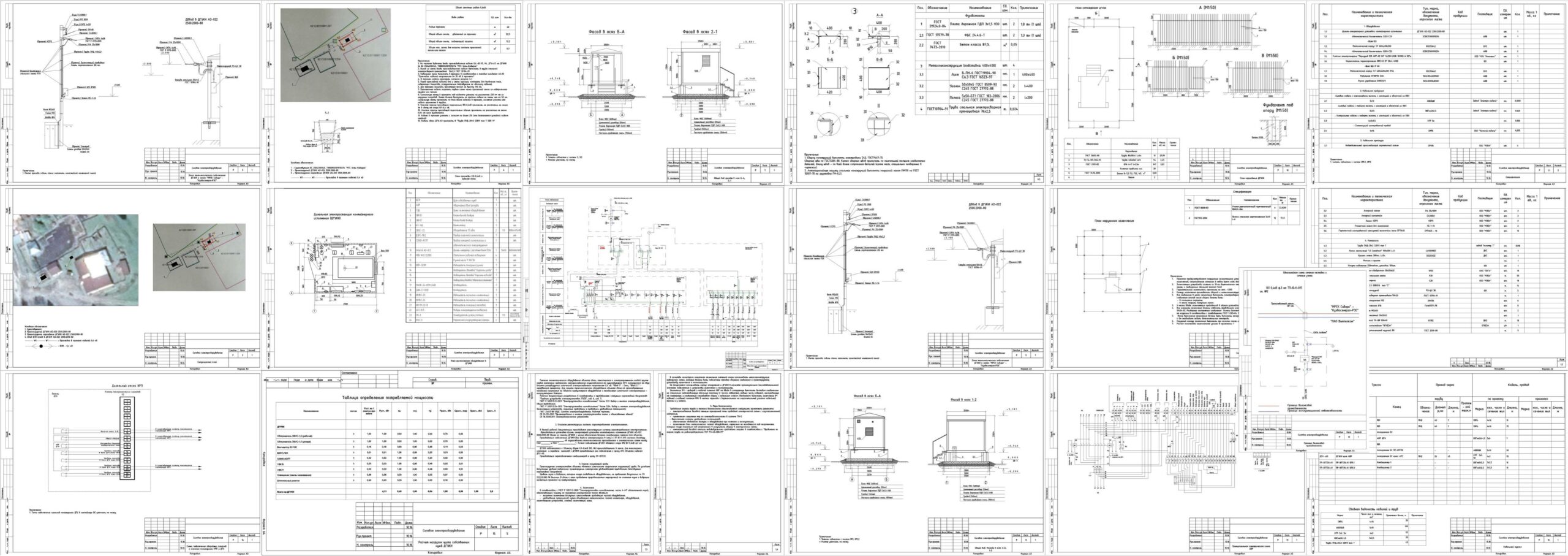

Состав: Общие данные; Ситуационный план; План расположения оборудования ДГУКИ; Однолинейная схема электроснабжения объекта; Эскиз технологического подключения ДГУКИ к сетям "МРСК Сибири"-"Кузбасэнерго-РЭС"; План прокладки кл-0,4кВ и кабелей связи; Общий вид. фасады в осях Б-А, 2-1; Общий вид. фасады в осях А-Б, 1-2; Фундамент; План ограждения ДГУКИ; План наружного контура заземления; Граница балансовой принадлежности; Принципиальная схема АВР; Схема подключения аварийных сигналов к клеммам мониторинга НРП и ДГУ; Расчет нагрузок щита собственных нужд ДГУКИ; кабельный журнал; групповая спецификация Язык документа

Софт: AutoCAD 2017

Файлы:
Проектирование ДГУ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: pershev
Дата: 2017-01-24
Просмотры: 1068
