Реконструкция электрической части подстанции 35/10 кВ «Бортники» и повышение надёжности фрагмента распределительной электрической сети

ГГТУ им. П.О. Сухого
Кафедра электроснабжение
Дипломный проект по дисциплине "Электроэнергетические системы и сети"
На тему: Реконструкция электрической части подстанции 35/10 кВ «Бортники» и повышение надёжности фрагмента распределительной
электрической сети.
2006

Подстанция Бортники относится к филиалу РУП “ МОГИЛЕВЭНЕРГО “ Бобруйские Электрические Сети и предназначена для распределения электроэнергии между потребителями. Подстанция «Бортники-35» связана с подстанцией «Турки-2СШ-35» посредством линии 35 кВ и с подстанцией «Добосна-1СШ-35» посредством линии 35 кВ:
ВЛ-35 Турки - Бортники № 1 – АС-70;
ВЛ-35 Бортники - Добосна №2– АС-70.
Подстанция Бортники является транзитной подстанцией, присоединяемой глухой отпайкой к одной проходящей линии ВЛ-35. Подстанция состоит из двух распределительных устройств напряжением 35 и 10 кВ. На подстанции установлены два трансформатора ТМ и ТМН мощностью 4 МВА. Со стороны 35кВ трансформаторы оборудованы масляными выключателями С-35м-630-10 , со стороны 10кВ масляными выключателями ВМГ-10-630-20-ПП-67к .Шины 35 кВ секционированы по средствам выключателя ВТ 35-630-10 ПР-67к, на шинах 10кВ так же предусмотрено секционирование с помощью масляного выключателя типа ВМГ 10-630-20 ПП-67к.
Отходящие линии 10кВ оборудованы ячейками с масляными выключателями типа ВМГ 10-630-20 ПП-67к.
На выключателях 35 кВ в сторону подстанции Добосна и секционном выключателе ВМГ - 10 кВ предусмотрено АВР.
Устройства РЗА Т-1, Т-2, ВМГ-10кВ и АВР-10кВ смонтированы на панелях в ОПУ.
Для контроля напряжения на стороне 10кВ в КРУН-10 установлены трансформаторы напряжения I и II СШ типа НАМИ-10. Схема сигнализации подстанции смонтирована на панелях в ОПУ. Схемы защит ВЛ-10кВ
монтированы на панелях РЗА в ОПУ.
На стороне 10кВ установлены трансформаторы собственных нужд ТСН-1 и ТСН-2.
Распределительное устройство 35 кВ выполнено по схеме с выключателями высокого напряжения, с линейными разъединителями у трансформаторов.

Содержание
Введение
1 Характеристика электрического оборудования подстанции
1.1 Главная схема электрических соединений подстанции
1.2 Основное энергетическое оборудование подстанции
1.3 Режимы работы силовых трансформаторов
1.4 Выводы
2 Расчет тока короткого замыкания на подстанции и их оценка
2.1 Методика расчетов тока короткого замыкания
2.2 Схема замещения подстанции для расчетов тока короткого замыкания
2.3 Результаты расчета токов короткого замыкания и их оценка
2.4 Выводы
3 Технические мероприятия по реконструкции подстанции
3.1 Обоснование необходимости реконструкции и основные мероприятия по реконструкции подстанции
3.2 Замена выключателя подстанции
3.3 Выбор разъединителей в цепях напряжения 35 кВ
3.4 Замена разрядников на ограничители перенапряжения
3.5 Замена измерительных трансформаторов тока
3.6 Выбор трансформаторов напряжения на стороне 10 кВ
3.7 Реконструкция системы электроснабжения собственных нужд подстанции
3.8 Выбор комплектного распределительного устройства
3.9 Выводы
4 Выбор устройств заземления и грозозащиты подстанции
4.1 Виды воздействия молнии
4.2 Требования к устройству молниезащиты
4.3 Защита подстанции от прямых ударов молнии
4.4 Грозозащита подстанции «Бортники» -35/10 кВ
4.5 Выводы
5 Расчет электрического освещения подстанции
5.1 Расчет наружного освещения
5.2 Расчет внутреннего освещения КРУН
5.3 Выводы
6 Релейная защита и автоматика
7 Интеллектуальный выключатель нагрузки
8 Организационно-экономическая часть
9 Охрана труда, техника безопасности и охрана окружающей среды
Заключение
Список использованных источников

Состав: Реконструкция ПС Бортники 35/10 и повышение надежности фрагмента распределительной сети Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:
Мой ДИПЛОМ/
Мой ДИПЛОМ/Содержание.doc
Мой ДИПЛОМ/2.Расчет токов КЗ/
Мой ДИПЛОМ/2.Расчет токов КЗ/2.Расчет токов КЗ.doc
Мой ДИПЛОМ/2.Расчет токов КЗ/Расчёт токов КЗ.xlsx

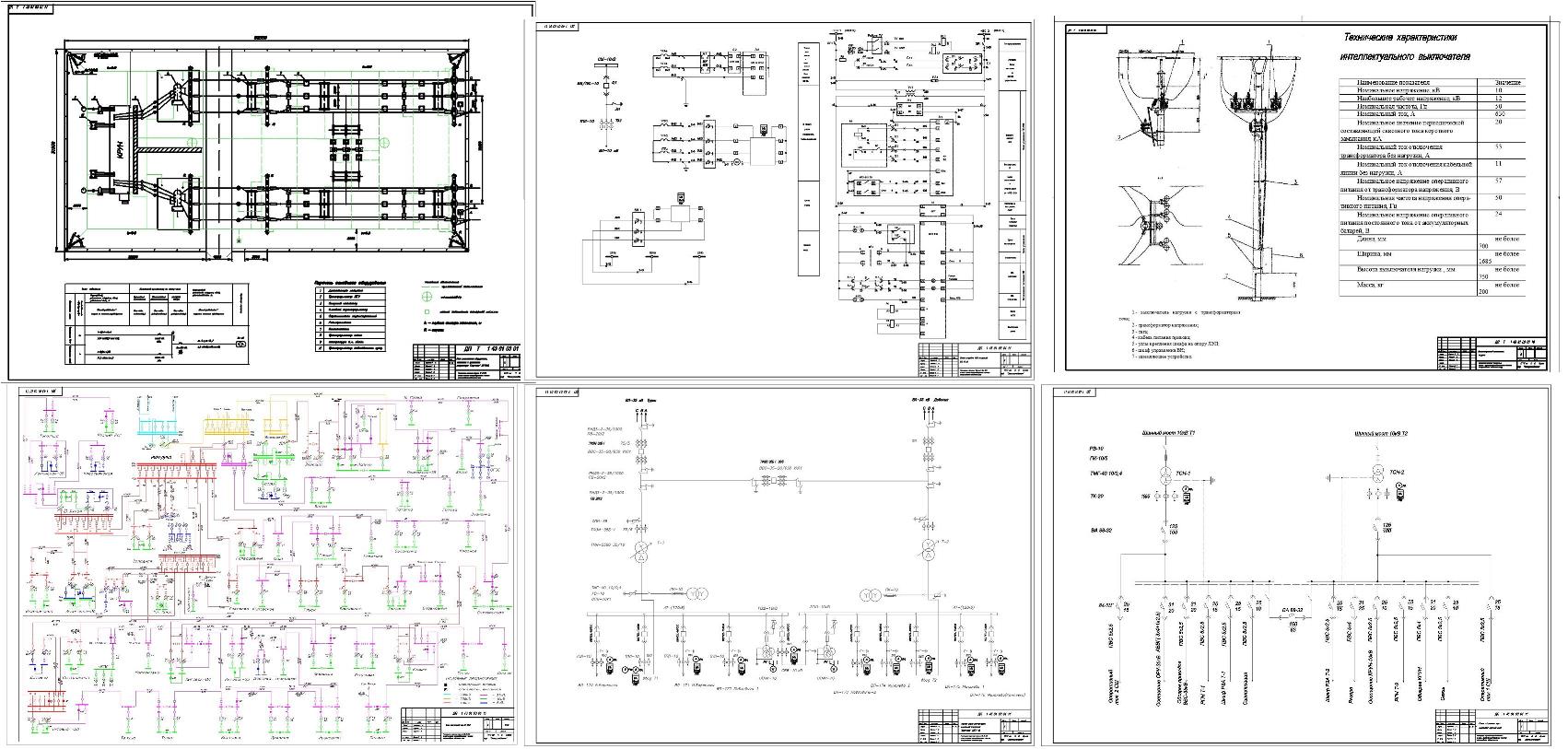

Мой ДИПЛОМ/чертежи на печать/
Мой ДИПЛОМ/чертежи на печать/4.освещение и грозозащита ПОДСТАНЦИИ-2.dwg
Мой ДИПЛОМ/чертежи на печать/7. Экономика.dwg
Мой ДИПЛОМ/чертежи на печать/6.РЗА отходящей ВЛ-10 кВ.dwg
Мой ДИПЛОМ/чертежи на печать/РЗА отходящей ВЛ-10 кВ.dwl2
Мой ДИПЛОМ/чертежи на печать/1 СХЕМА ЭЛ.СЕТИ 110кВ..dwg
Мой ДИПЛОМ/чертежи на печать/5.спец вопрос.dwg
Мой ДИПЛОМ/чертежи на печать/3.Схема Собственных Нужд.dwg
Мой ДИПЛОМ/чертежи на печать/2. Гл схема эл соединений .dwg
Мой ДИПЛОМ/Титульник.doc
Мой ДИПЛОМ/5 РАСЧЕТ ЭЛЕКТРИЧЕСКОГО ОСВЕЩЕНИЯ ПОДСТАНЦИИ.doc
Мой ДИПЛОМ/3 Технические мероприятия по реконструкции подстанции.doc
Мой ДИПЛОМ/4 Выбор устройств заземления и грозазащиты подстанции.doc
Мой ДИПЛОМ/7.Интеллектуальный выключатель нагрузки.doc
Мой ДИПЛОМ/ОТЗЫВ1.doc
Мой ДИПЛОМ/Доклад Бортники.doc
Мой ДИПЛОМ/ОТЗЫВ.doc
Мой ДИПЛОМ/6 РЕЛЕЙНАЯ ЗАЩита Бортники/
Мой ДИПЛОМ/6 РЕЛЕЙНАЯ ЗАЩита Бортники/6 РЕЛЕЙНАЯ ЗАЩита Бортники.doc
Мой ДИПЛОМ/6 РЕЛЕЙНАЯ ЗАЩита Бортники/Расчёт уставок.xlsx
Мой ДИПЛОМ/Введение + 1п .doc
Мой ДИПЛОМ/Экономика расчёты/
Мой ДИПЛОМ/Экономика расчёты/Экономика.doc
Мой ДИПЛОМ/Экономика расчёты/Экономика расчёты комп.xlsx
Мой ДИПЛОМ/Экономика расчёты/Экономика для Диплома.pdf
Мой ДИПЛОМ/Экономика расчёты/Таблица 8.docx
Мой ДИПЛОМ/Экономика расчёты/Экономика готовая/
Мой ДИПЛОМ/Экономика расчёты/Экономика готовая/8 ОРГАНИЗАЦИОННО.doc
Мой ДИПЛОМ/9 ОХРАНА ТРУДА.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Павел Бурак
Дата: 2017-04-20
Просмотры: 2844
2 комментария
    1

    Сколько страниц?можно оглавление

      2

      Содержание есть в описании, страницы не пронумерованы и все разделы отдельными файлами. единственно в отзыве написано пз - 109 стр.
