РУМ-25. Электроснабжение участка упаковки ЦО асбестообогатительной фабрики ОАО «УРАЛАСБЕСТ»

ГОУ СПО СО «Асбестовский политехникум»
Дипломный проект по дисциплине: «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования»
На тему: РУМ 25 и электроснабжение участка упаковки ЦО асбестообогатительной фабрики ОАО «УРАЛАСБЕСТ»
Асбест 2010

В данной работе рассматривается электроснабжения цеха обогащения обогатительной фабрики, а также Электропривод развесо-упаковочной машины РУМ-25. Произведены выбор рода тока и величины напряжения, расчет электрических нагрузок, выбор трансформаторов и токов кз, а так же выбор оборудования распределительного устройства.
Работа содержит 80 страниц пояснительной записки, 3 листа графической части формата А1.

Содержание

ВВЕДЕНИЕ 5
1 ОБЩАЯ ЧАСТЬ 7
1.1 Общие сведения о предприятии 10
2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 13
2.1 Выбор технологического оборудования 13
2.2 Электроснабжение 13
2.2.1 Выбор схемы электроснабжения 13
2.2.2 Выбор системы электроснабжения 14
2.2.3 Определение мощности и типа трансформаторов выбор установки для повышения коэффициента мощности 16
2.2.4 Расчет распределительных воздушных и кабельных линий, шинопроводов 18
2.2.5 Расчет токов короткого замыкания 24
2.2.6 Выбор аппаратуры управления и защиты 32
2.2.7 Расчет освещения 33
2.2.8 Расчет заземления цеха 36
3 СПЕЦЧАСТЬ. Электропривод развесо-упаковочной машины РУМ-25 39
3.1 Назначение и техническая характеристики 39
3.2 Схема электрическая принципиальная 42
3.3 Устройство, работа гидроагрегата и его составных частей 54
3.4 Техническое обслуживание, возможные неисправности 57
3.5 Техническое обслуживание. Возможные
неисправности 53
3.6. Защита и блокировка 55
4 ЭКОНОМИЧЕСКАЯ ЧАСТЬ. Расчёт затрат на монтаж и наладку электропривода РУМ-25 57
4.1 Продолжительность монтажа 59
4.2 Расчет численности рабочих и специалистов 61
4.3 Расчет фонда оплаты труда рабочих
и специалистов 63
4.4 Расчет цеховых расходов 65
4.5 Составление сметы затрат на монтаж 66
5 ТЕХНИКА БЕЗОПАСНОСТИ И ПРОТИВОПОЖАРНЫЕ
МЕРОПРИЯТИЯ. 73
5.1 Подготовка персонала 73
5.2 Организационные мероприятия, обеспечивающие безопасное проведение работ в электроустановках 75
5.3 Противопожарные мероприятия 77
ЗАКЛЮЧЕНИЕ 79
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 80

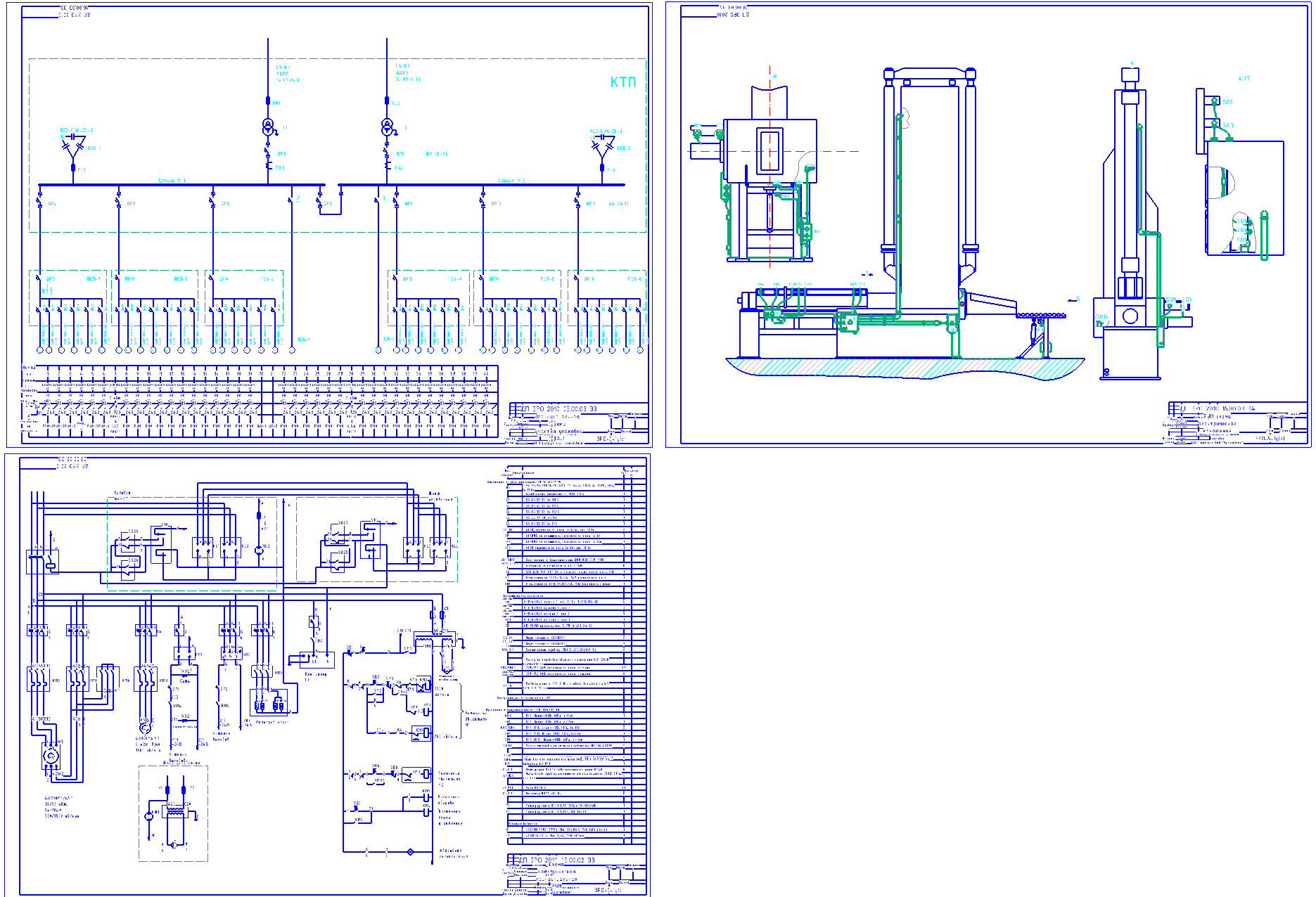

Состав: РУМ схема электрическая монтажная, Однолинейная (принципиальная) схема участка упаковки ЦО-1, Схема электрическая принципиальная РУМ, ПЗ Язык документа

Софт: AutoCAD 15 SP2

Сайт: www

Файлы:
ДП ЭЛЕКТРОСНАБЖЕНИЕ УЧАСТКА упаковки.doc
монтажная РУМ.dwg
ЭЛЕКТРОСНАБЖЕНИЕ УЧАСТКА УПАКОВКИ.dwg
ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА РУМ 25.dwg
