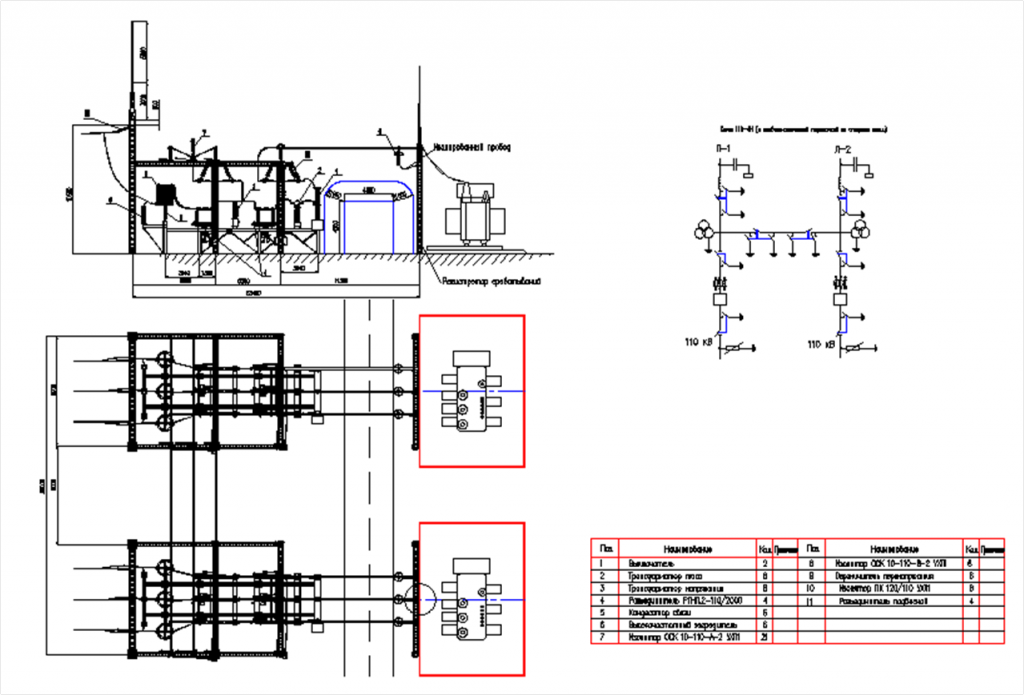

Схема 110-4H (с неавтоматической перемычкой со стороны линии)

Ячейка ОРУ 110кВ выполнена по схеме 110-4Н - два блока с выключателями и неавтоматической перемычкой со стороны линий.
Ячейка набирается из стандартных блоков. Блоки соединяются между собой гибкими и жесткими токовыми соединениями, комплектуемыми в зависимости от номинального тока ячейки (1000А, 2000А) и типа устанавливаемого комплектного оборудования ТН, ТТ, ЭВ и т.д.
Блоки ОПСШ-1 и ОПСШЗ-1 могут быть заменены блоками ОСШ для организации беспортального приема ВЛ 1 10кВ.
При установке в ОРУ трехобмоточных трансформаторов или автотрансформаторов блокРТЗ-1 (трансформаторный разъединитель) может быть заменен на блок ОИ-350 (траверса ТС-350 с опорными изоляторами) либо на блок ОИЗ-350 (блок ОИ-350 с заземлителем).
Подвесные ОПН могут быть заменены блоком ОПН-350 (траверса ТС-350 с ОПН) устанавливаемым между опорами ОП-350 перед трансформатором.
Блок РШ-1 в показанной комплектации ячейки установлен в качестве разъединителя ремонтной перемычки.
Вторая ячейка аналогичной комплектации устанавливается параллельно и соединяется с первой ячейкой перемычкой в виде жестких шин между двумя ремонтными разъединителями - блоками РШ-1.

Состав: Сборочный чертеж Язык документа

Софт: dwg AutoCAD

Каталог / Инженерные системы / Схема 110-4H (с неавтоматической перемычкой со стороны линии)

Просмотр файлов
Схема 110-4Н.dwg
