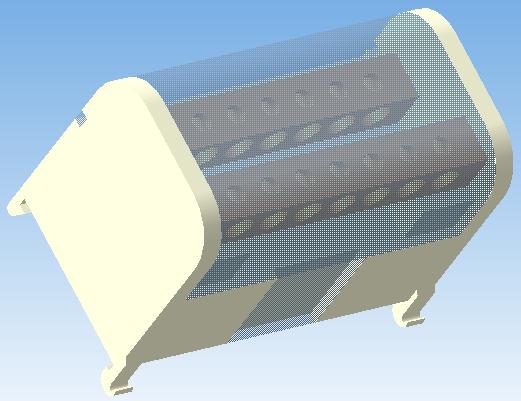

Шина нулевая на DIN-рейку в корпусе 2х7 ИЕК

Применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ). Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35 мм монтажную DIN-рейку и через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Выполнены из латуни.

Состав: ВО Язык документа

Софт: Kompas v13

Каталог / Инженерные системы / Шина нулевая на DIN-рейку в корпусе 2х7 ИЕК

Просмотр файлов
N-шина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 1 793
