Стол монтажный АМТ-150

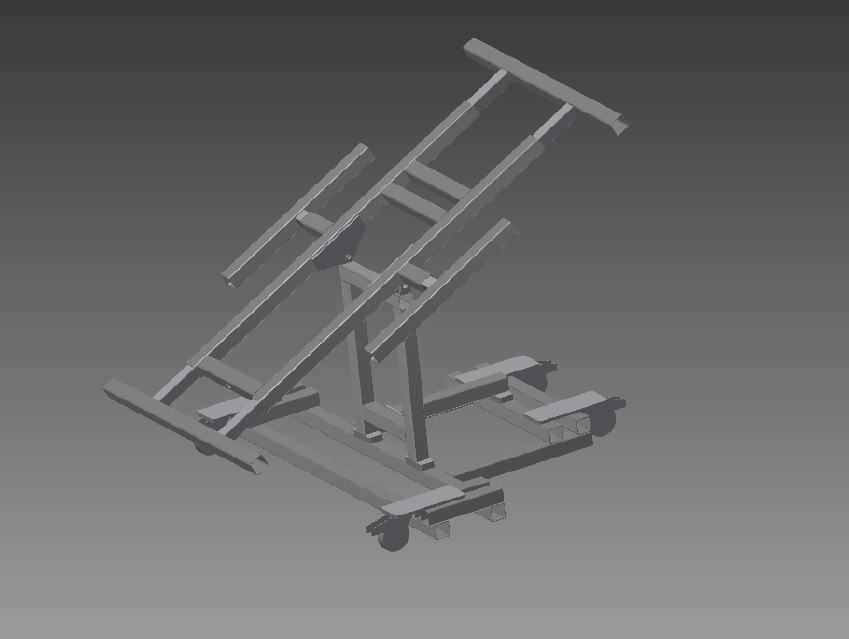

Монтажный стол, который облегчает сборку так называемых шкафов управления.монтажный стол имеет бесступенчатую регулировку от вертикального до горизонтального положения.

Состав: 3D сборка Язык документа

Софт: Autodesk Inventor 2016

Файлы:
МС 00.000 - Монтакжный стол/
МС 00.000 - Монтакжный стол/OldVersions/
МС 00.000 - Монтакжный стол/OldVersions/МС 00.000 - Монтажный стол.0007.iam
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.003 - Направляющая.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.008 - Направляющая короткая.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.005 - Балка поперечная.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.004 - Пластина.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.008 - Направляющая короткая.0001.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.003 - Направляющая.0004.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.003 - Направляющая.0003.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.003 - Направляющая.0002.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.002 - Перемычка.0003.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.003 - Перемычка.0001.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.004 - Пластина.0002.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.006 - Направляющая.0002.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.002 - Перемычка.0004.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.005 - Балка поперечная.0002.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.001 - Балка продольная.0003.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.000 - Столешница.0005.iam
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.007 - Балка центральная.0001.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/OldVersions/МС 04.009 - Балка средняя.0002.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.001 - Балка продольная.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.007 - Балка центральная.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.000 - Столешница.iam
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.006 - Направляющая.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.009 - Балка средняя.ipt
МС 00.000 - Монтакжный стол/МС 04.000 - Столешница/МС 04.002 - Перемычка.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.001 - Балка.0002.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.004 - Балка продольная.0003.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.105 - Платик.0004.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.103 - Перемычка.0002.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.000 - Основание стола.0005.iam
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.106 - Пята.0006.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.102 - Балка поперечная.0002.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.101 - Балка.0001.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/OldVersions/МС 01.104 - Балка продольная.0002.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/МС 01.004 - Балка продольная.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/МС 01.001 - Балка.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/МС 01.005 - Платик.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/МС 01.003 - Перемычка.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/МС 01.000 - Основание стола.iam
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/МС 01.002 - Балка поперечная.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/Колесо.ipt
МС 00.000 - Монтакжный стол/МС 01.000 - Основание стола/МС 01.006 - Пята.ipt
МС 00.000 - Монтакжный стол/МС 00.000 - Монтажный стол.iam
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/МС 02.003 - Балка горизонтальная.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.101 - Балка поперечная.0004.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.004 - Проушина.0003.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.002 - Перемычка.0004.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.101 - Балка поперечная.0003.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.000 - Стойка.0010.iam
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.104 - Проушина.0001.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.102 - Перемычка.0003.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.103 - Балка горизонтальная.0004.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.102 - Перемычка.0002.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.103 - Балка горизонтальная.0003.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/OldVersions/МС 02.003 - Балка горизонтальная.0005.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/МС 02.001 - Балка поперечная.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/МС 02.002 - Перемычка.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/МС 02.004 - Проушина.ipt
МС 00.000 - Монтакжный стол/МС 02.000 - Стойка/МС 02.000 - Стойка.iam
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/OldVersions/
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/OldVersions/МС 03.101 - Балка.0002.ipt
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/OldVersions/МС 03.101 - Балка.0003.ipt
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/OldVersions/МС 03.101 - Балка.0004.ipt
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/OldVersions/МС 03.000 - Кронштейн.0004.iam
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/МС 03.000 - Кронштейн.iam
МС 00.000 - Монтакжный стол/МС 03.000 - Кронштейн/МС 03.001 - Балка.ipt
