Столбовая ТП 10/0,23 кВ на стойке СВ-105

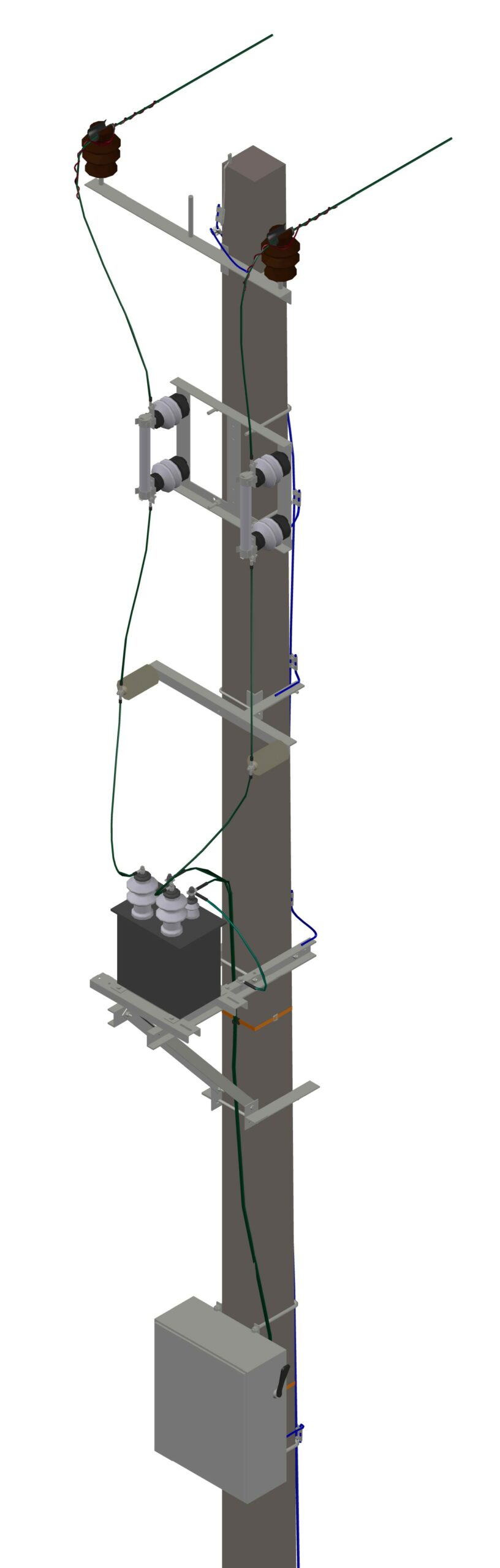

Столбовая ТП с однофазным трансформатором 10/0,23 кВ. Стойка СВ-105. Металлоконструкции и арматура выполнены по проектам повторного применения арх. № 180.2н и арх. № 1.14. По опоре идет 2 заземляющих проводника. Контур заземления не показан.

Состав: 3D сборка

Софт: AutoCAD 2015

Файлы:
СТП 10_0.23_модель.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
