Внешнее электроснабжение электроустановок нежилого здания

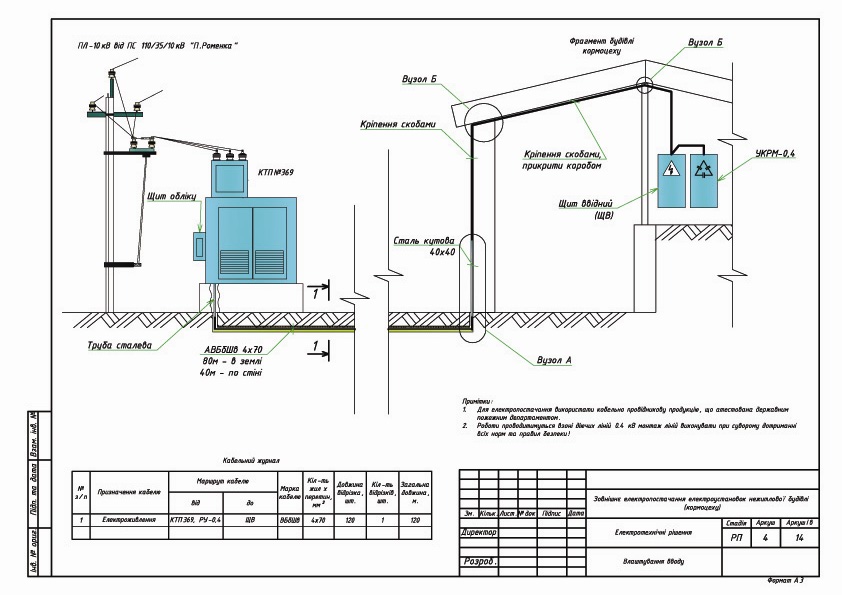

Внешнее электроснабжение электроустановок нежилого здания (кормоцеха по производству кормовых добавок). В проекте рассмотрение подключение производства к ТП кабельной линией и установка компенсаторов реактивной мощности. Проектируемые линии приняты на напряжении 0.4/0.23 кВ и выполняются кабелем марки АВБбШв проложенным в земле и по конструкциям стен. Система распределения электроэнергии радиально-магистральная. Распределение электроэнергии передбачаеться от КТП №369.

Состав: Проект (Полный комплект чертежей и спецификация 14 листов) Язык документа

Софт: AutoCAD 2010
