Газоснабжение населенного пункта

Саратовский Государственный Технический Университет им Ю.А. Гагарина
Кафедра Теплогазоснабжение и Вентиляция
Курсовой проект по диисциплине "Газоснабжение"
На тему: "Газоснабжение населенного пункта"
Саратов 2016

Исходные данные:
1. Плотность населения – 340 чел/га;
2. Жилая площадь на 1 человека - 23 м2;
3. Покрытие проездов, тротуаров и дворов - асфальт;
4. Охват газоснабжением - 100%;
5. Теплота сгорания газа - 35775 кДж/м3;
6. Бытовое потребление:
а) число жителей, пользующихся газовыми плитами и централизован-ным горячим водоснабжением - 60%;
б) число жителей, пользующих газовыми плитами и проточными водо-нагревателями-40%;
7. В населенном пункте полный перечень основных коммунально-бытовых потребителей.
8. Схема газоснабжения - двухступенчатая, смешанная.
9. Источник газоснабжения населенного пункта - ГГРП с давлением на выходе 0,3 МПа.
10. Газоснабжение зданий принять от ШРП.
11. Прокладка газопроводов - подземная.

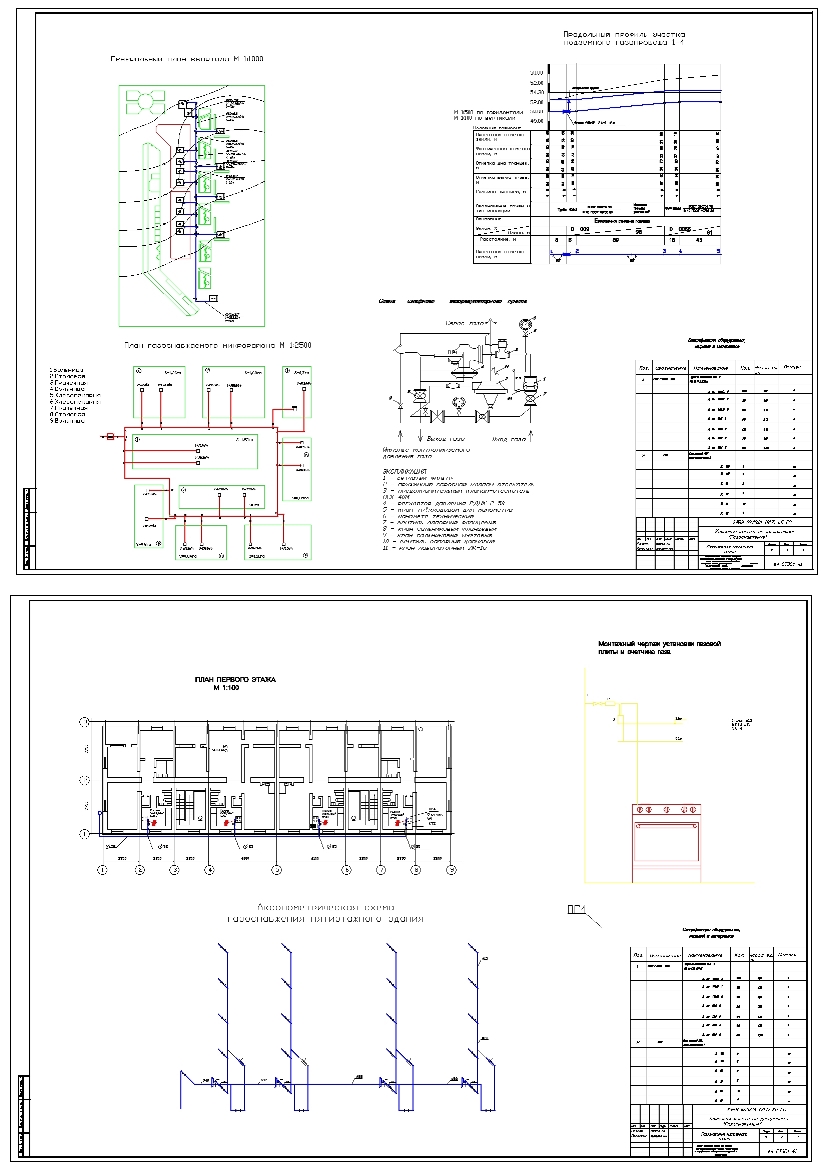

Графическая часть содержит Генеральный план квартала, Продольный профиль участка подземного газопровода, план газоснабжения микрорайона, аксонометрическая схема газоснабжения пятиэтажного здания, спецификация оборудования, издедий и материалов, монтажный чертеж газовой плиты и счетчика газа, схема шкафного газорегуляторного пункта, экспликация.

Целью курсового проекта является определение расчетного расхода газа на коммунально-бытовые, хозяйственно-бытовые нужды населения, расходы газа на отопление, горячее водоснабжение и вентиляцию; выполнение гидравлического расчета с подбором диаметров газопровода, выбор ГРПШ на каждый квартал.

Содержание
Реферат
Исходные данные
Введение
Основная часть
1.1. Охват микрорайона газоснабжением
1.2.Определение годовых и часовых расходов газа на бытовые и коммунально-бытовые нужды населения
1.3. Определение часового расхода газа на отопление, вентиляцию и горячее водоснабжение населённого пункта
1.4. Подбор шкафного газорегуляторного пункта (ГРПШ)
1.5. Гидравлический расчет тупиковой дворовой сети низкого давления
1.6. Расчет кольцевой сети среднего давления
1.7. Расчет внутридомового газопровода
1.9. Построение продольного профиля газопроводов
Заключение
Список использованных источников

Состав: Генеральный план квартала, Продольный профиль участка подземного газопровода, план газоснабжения микрорайона, аксонометрическая схема газоснабжения пятиэтажного здания, спецификация оборудования, издедий и материалов, монтажный чертеж газовой плиты и счетчика газа, схема шкафного газорегуляторного пункта, экспликация. Язык документа

Софт: AutoCAD 2011

Каталог / Инженерные системы / Газоснабжение / Газоснабжение населенного пункта

Просмотр файлов
курсовой проект газ.doc
134817_б4СТЗСзс_41_2016_6_1.dwg
