Газоснабжение населенного пункта с блочно-модульной котельной

Ульяновский государственный технический университет.
Кафедра "Теплогазоснабжения и вентиляция"
Дипломный проект на тему "Газоснабжение населенного пункта с блочно-модульной котельной."
Ульяновск 2011

Газоснабжение села Тиинск с газовой котельной
Дипломный проект состоит из 5 разделов: Основная часть (газопровод низкого давления для населенного пункта, газопровод среднего давления для нужд блочно-модульной котельной обслуживающий жилой дом и школу) точка врезки-от газопровода высокого давления, Технология монтажа (газопровода), Автоматизация (проектируемой котельной), БЖД (безопасность жизнедеятельности на строительном объекте), Экономика (расчеты и построение календарного плана движения рабочих). В каждом разделе: ПЗ с расчетами, чертеж(и).

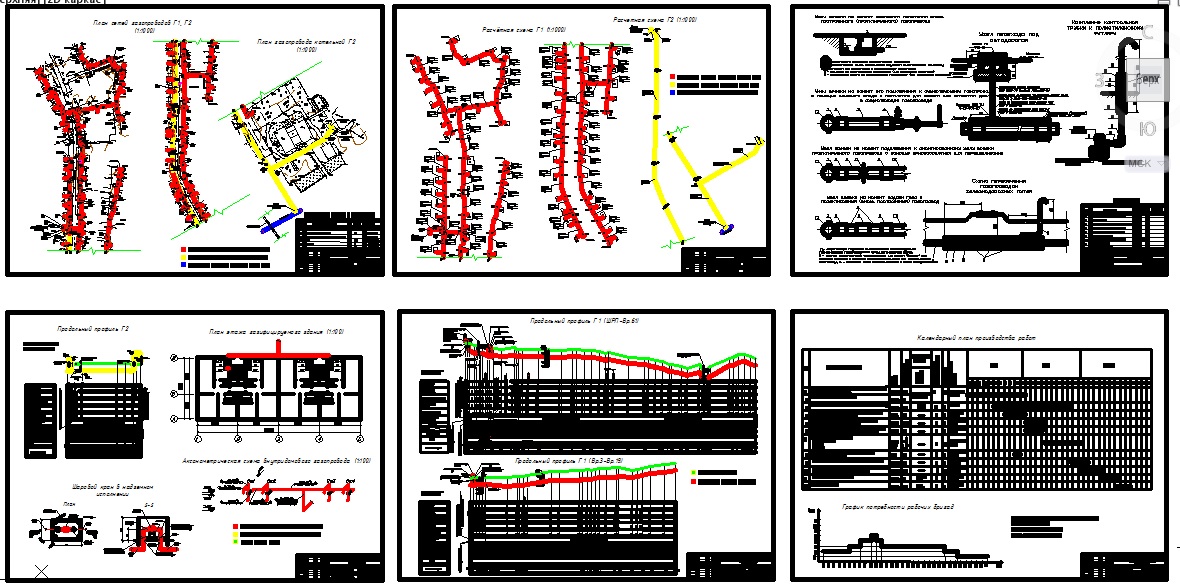

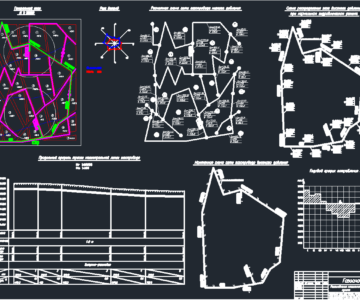

Состав: План сетей газопроводов Г1, Г2 (1:1000), план газопровода котельной (1:500), расчетная схема Г1 (1:1000), расчетная схема Г2 (1:1000), план этажа газифицируемого объекта, аксонометрическая схема внутридомового газопровода, продольный профиль Г2, шаровой кран в наземном исполнении, продольный профиль Г1 (ШРП-Вр.61), продольный профиль Г2 (Вр.3-Вр.19), крепление контрольной трубки к полиэтиленовому футляру, схема пересечения газопроводом искусственных преград, узлы врезки в существующий газопровод, принципиальная схема автоматизации котельной, календарный план производства работ, график потребности рабочих бригад. ПЗ Язык документа

Софт: AutoCAD 2007

Каталог / Инженерные системы / Газоснабжение / Газоснабжение населенного пункта с блочно-модульной котельной

Просмотр файлов
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Газоснабжение населенного пункта..dwg
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Введение.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 1.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 2.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 3.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 4.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 5.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 6.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 7.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Таблица 8.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Титульный лист.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка/Характеристика объекта.doc
ДП. Газоснабжение населенного пункта/Раздел 2. Технология монтажа/Земляные работы.doc
ДП. Газоснабжение населенного пункта/Раздел 2. Технология монтажа/Технология монтажа.dwg
ДП. Газоснабжение населенного пункта/Раздел 2. Технология монтажа/Титульный лист.doc
ДП. Газоснабжение населенного пункта/Раздел 3. Автоматизация/~$томатизация Алишер окончательный.doc
ДП. Газоснабжение населенного пункта/Раздел 3. Автоматизация/Автоматизация котельной.doc
ДП. Газоснабжение населенного пункта/Раздел 3. Автоматизация/Автоматизация котельной.dwg
ДП. Газоснабжение населенного пункта/Раздел 4. БЖД/Безопасность жизнидеятельности.doc
ДП. Газоснабжение населенного пункта/Раздел 5. Экономика/Календарный план.dwg
ДП. Газоснабжение населенного пункта/Раздел 5. Экономика/Локальный сметный расчет.doc
ДП. Газоснабжение населенного пункта/Раздел 5. Экономика/Пояснительная записка.doc
ДП. Газоснабжение населенного пункта/Раздел 5. Экономика/Титульный лист.doc
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села/Пояснительная записка
ДП. Газоснабжение населенного пункта/Раздел 1. Газоснабжение села
ДП. Газоснабжение населенного пункта/Раздел 2. Технология монтажа
ДП. Газоснабжение населенного пункта/Раздел 3. Автоматизация
ДП. Газоснабжение населенного пункта/Раздел 4. БЖД
ДП. Газоснабжение населенного пункта/Раздел 5. Экономика
ДП. Газоснабжение населенного пункта
