Газоснабжение района города

ННГАСУ, ФИЭСиС, Газоснабжение, Газоснабжение ,2014

1. РАСЧЕТ РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЕЙ РАЙОНА ГОРОДА.
1.1 Исходные данные

1. М 1:5000.
2. Климатический район – город Нижний Новгород.
3. Плотность населения 350 чел/га.
4. Охват газоснабжением: бытовые нужды – 100%; газовые плиты-10%; газовые плиты и газовые водонагреватели-50%; газовые плиты и центральное горячее водоснабжение-40%.
5. Отопление и вентиляция жилых и бытовых зданий – 90%.
6. Расход на гпромышленные предприятия – 5000 м3/ч.
7. Бани – 10%
8. Прачечные – 10%
9. Столовые – 10%
10. Хлебзавод – 0,6-0,7т на 1000 чел.
11. Больницы – 10-12 коек на 1000 чел.
12. Система газоснабжения района- принять
13. Источник газоснабжения- ГРС
14. Газ – природный; Qнр = 35000 кДж/м3.
15. Давление газа после Г.Р.С. – 0,3 МПа.
16. Давление на выходе из Г.Р.П. – 3 кПа.
17. Номинальное давление газа перед приборами 2 кПа.

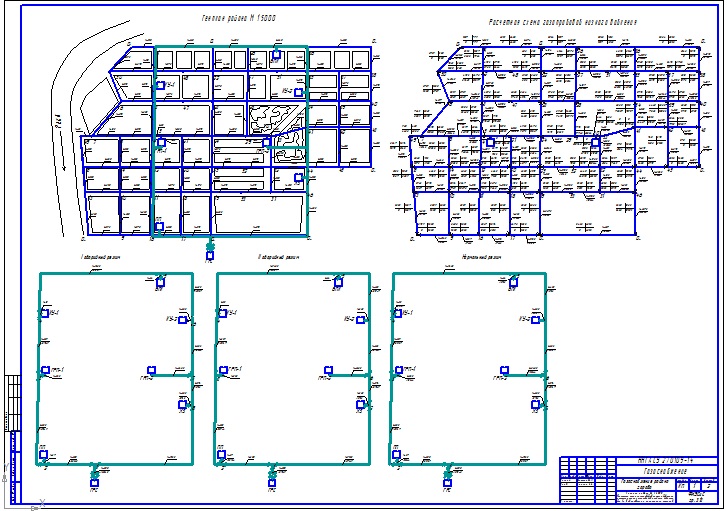

Состав: План газовых сетей района города, схема газовых сетей низкого и среднего давления, план жилого дома,аксонометрия газовых сетей жилого дома. пз Язык документа

Софт: КОМПАС-3D 14

Каталог / Инженерные системы / Газоснабжение / Газоснабжение района города

Просмотр файлов
Gazosnabzhenie.doc
GAZOSNABZhENIE_PLAN.cdw
GAZOSNABZhENIE_SKhEMA.cdw
GAZOSNABZhENIE.xls
