Конструкция центростемительного турбодетандера

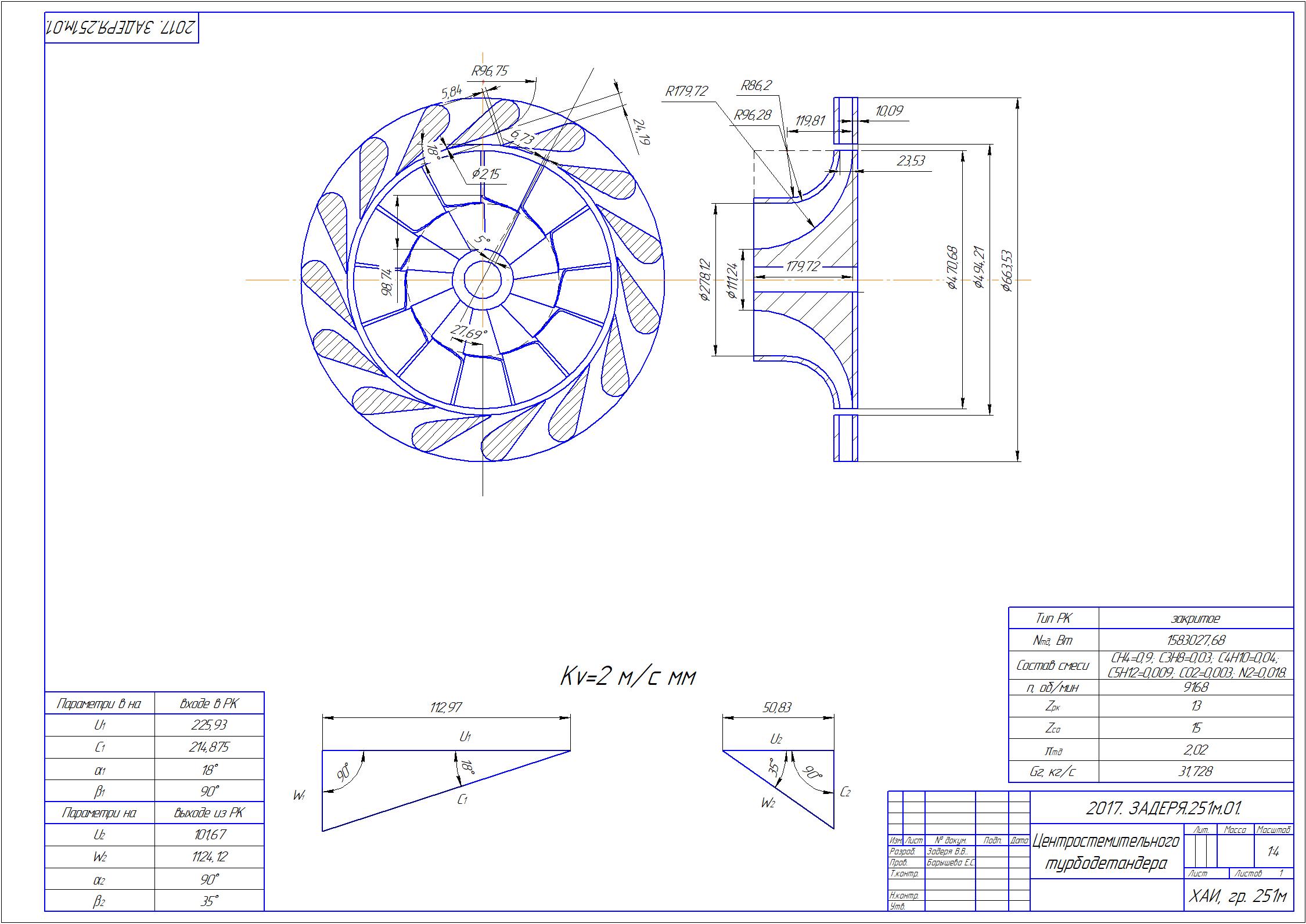

В архиве представлен чертеж центростремительного турбодетандера. Турбодетандер относится к классу машин-двигателей с чисто вращательным движением рабочего органа - ротора с непрерывным рабочим процессом. Турбодетандер преобразует подводимую потенциальную энергию потока сжатого воздуха вначале в кинетическую энергию, а затем в механическую внешнюю работу, снимаемую с вала ротора.
Принцип работы турбодетандера основан на изменении момента количества движения потока сжатого воздуха и сводится к следующему. В направляющих сопловых каналах турбодетандера или в направляющем аппарате поток частично или полностью преобразует свою потенциальную энергию в кинетическую, разгоняется до заданной скорости и направляется к рабочему колесу турбодетандера под острым углом, по отношению к касательной его наружной окружности.
Состав: Вид общий (ВО)
Софт: КОМПАС-3D 16
