Курсовой проект "Газоснабжение города" - Брянский район

Московский Государственный Строительный Университет
Кафедра теплотехники и теплогазоснабжения
Курсовой проект по дисциплине "Газоснабжение"
На тему: "Газоснабжение города"
Москва 2015

Данная курсовая работа содержит трассировку и расчёт газовой сети высокого и низкого давления, а также внутридомового газопровода.

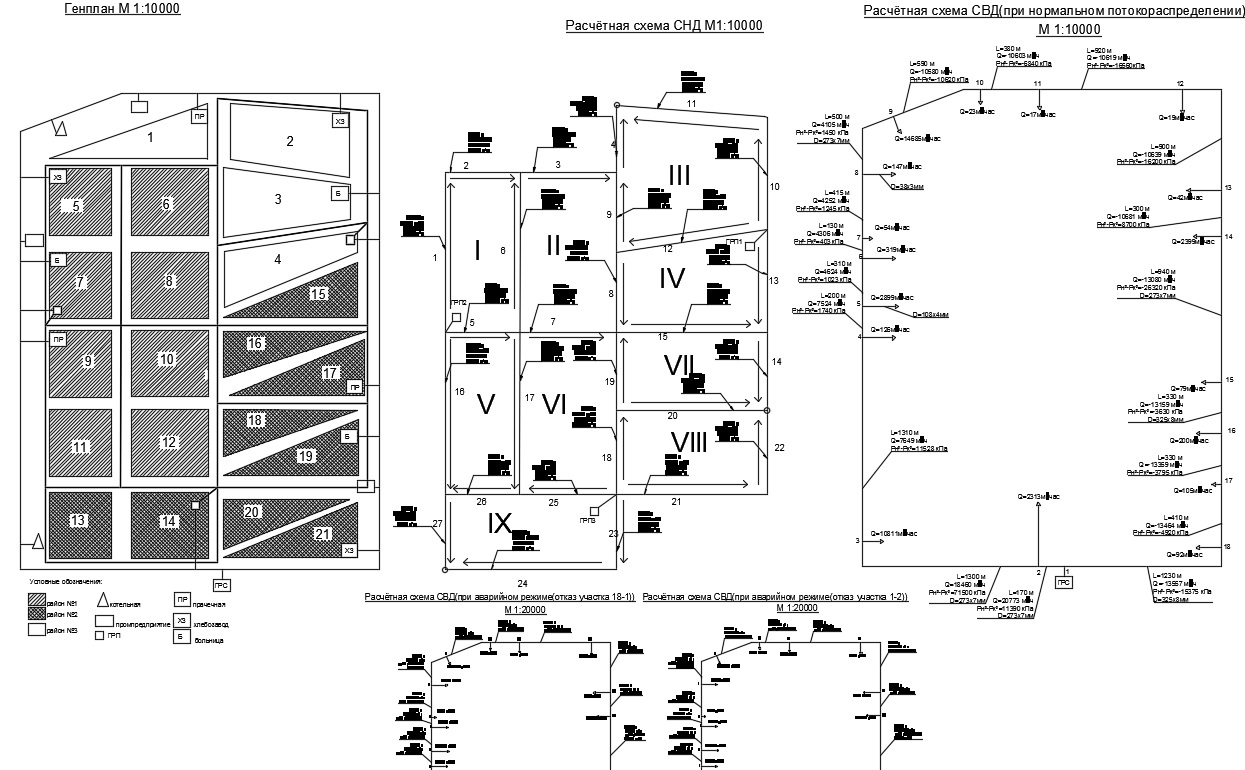

Список чертежей: 1.Генплан М1:10000
2.Расчётная схема сети низкого давления М1:10000
3.Расчётная схема сети высокого давления М1:10000
4.План типового этажа М1:100
5.Аксонометрическая схема внутридомового газопровода М1:100
Характеристики города:
Брянский район
В городе имеется три район жилой застройки:
1-перспективная многоэтажная застройка(от 5 до 12этажей)
2-существующая малоэтажная застройка(от 2 до 4 этажей)
3-существующий район одноэтажной усадебной застройки
В районе №1 осуществляется централизованное отопление и ГВ 100% жилых и общественных зданий от ТЭЦ
В районе №2 осуществляется централизованное отопление всех зданий от ТЭЦ. Часть жилых зданий имеет децентрализованное ГВ от газовых нагревателей, часть зданий района-централизованное ГВ от ТЭЦ и РТС
В районе №3 осуществляется децентрализованное отопление от газовых отопительных агрегатов или печей периодического действия, работающих на газе. Горячее водоснабжение отсутствует.
ТЭЦ сжигает газ для выработки электроэнергии и теплоты на нужды: отопления и вентиляции жилых и общественных зданий районов №1 и№2; горячего водоснабжения районов №1 и №2.
К сосредоточенным потребителям газа, имеющим на входе высокое давление газа, относятся: хлебозаводы,ГРП сетей низкого давления,промпредприятия, прачечные, хлебозаводы,ТЭЦ.
