Проектирование центробежного компрессора для нагнетания природного газамощностью привода 10 МВт сконечным давлением7,4 МПа,со степенью повышения давления 1,3 начальной температурой 288 К и частотой вращения 8000 об/мин

Сумской государственный университет
Кафедра технической теплофизики
Курсовой проект по дисциплине "Проектирование турбомашин" на тему:
«Проектирование центробежного компрессора для нагнетания природного газа мощностью привода 10 МВт конечным давлением 7,4 МПа,со степенью повышения давления 1,3 начальной температурой 288 К и частотой вращения 8000 об/мин».
Сумы 2017

Исходные данные :
Рабочая среда – природный газ;
Конечное давление 7,4 МПа;
Отношение давлений – 1,3;
Начальная температура – 288 К;
Частота вращения – 8000 об/мин;
Мощность привода – 10 МВт.

Содержание

Введение 3
Исходные данные 5
1 Проектный расчет компрессора 6
1.1 Расчет термогазодинамических параметров 6
1.2 Вариантный расчет 7
1.3 Расчет рабочих колес 8
1.4 Расчет лопаточного диффузора 10
1.5 Расчет сборной камеры 12
1.6 Расчет осевых сил в компрессоре 13
1.7 Расчет рабочего колеса на прочность 14
2 Описание конструкции проектируемого компрессора 15
Приложение 1 18
Приложение 2 19
Приложение 3 20
Приложение 4 21
Приложение 5 22
Приложение 6 23
Приложение 7 24
Приложение 8 25
Список литературы 26

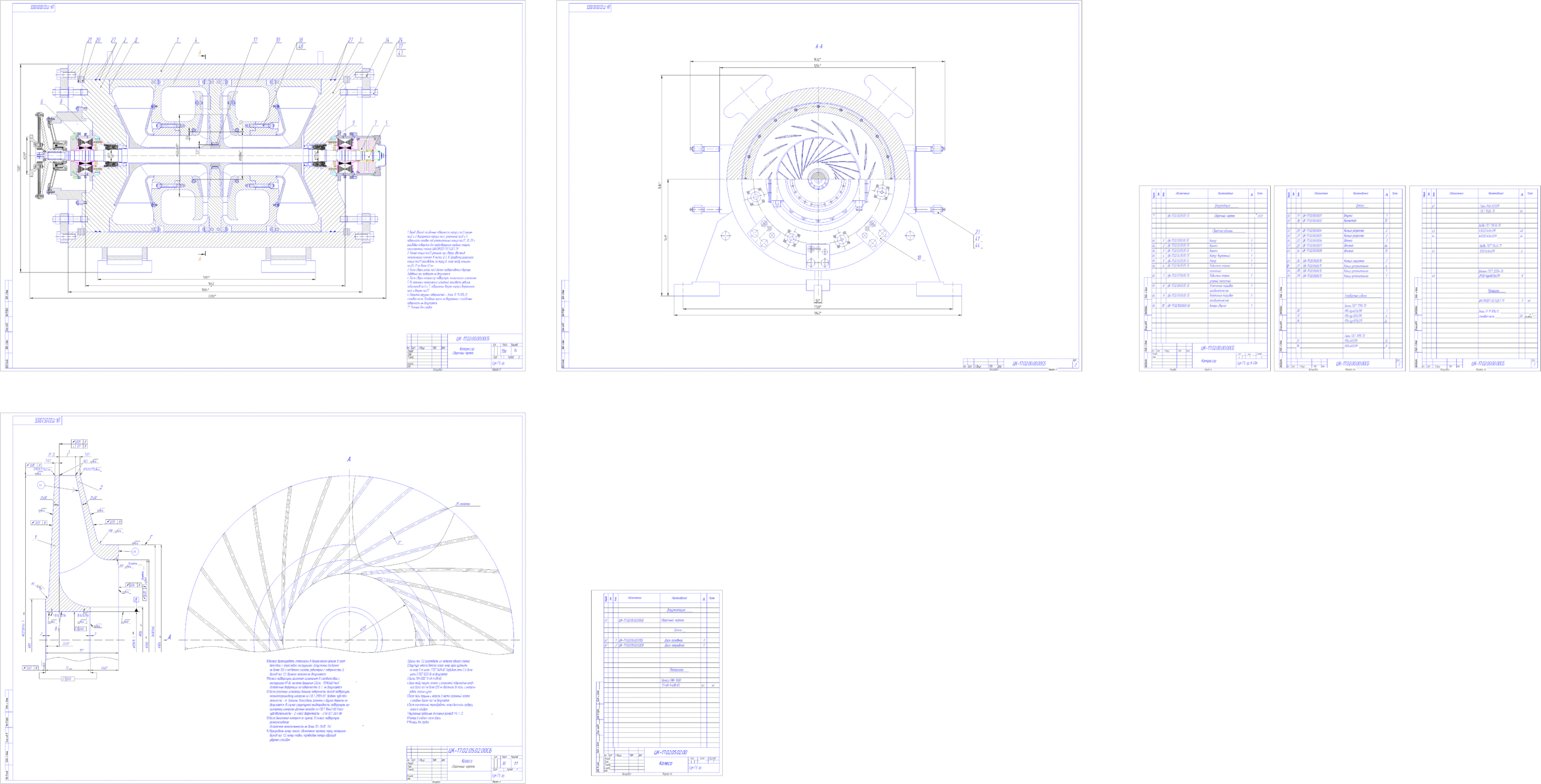

Состав: Компрессор (СБ) А1, Колесо (СБ) А1, Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 15,2
