Реконструкция Березанской КС

Кубанский государственный технологический университет
Кафедра холодильных и компрессорных машин и установок
курсовой проект по дисциплине «Компрессорные станции»
на тему «Реконструкция Березанской КС»
Краснодар 2010

Объектом проектирования является Березанская газокомпрессорная станция.
Цель работы – произвести реконструкцию газокомпрессорной станции с производительностью 9 млрд. м3/год и ц/б нагнетателями с заданной мощностью.
В процессе реконструкции проводились газодинамический расчет нагнетателя, расчет критического числа оборотов вала, расчет цикла ГТУ.
Разработана схема комплексной автоматизации, предусматривающая контроль, защиту и регулирование параметров работы центробежного нагнетателя.
Проведено описание работы и эксплуатации компрессорной станции.
1. Производительность ГКС - 9,0 ∙109 м3/год;
2. Давление всасывания (избыточное) - 3862 кПа;
3. Давление нагнетания (избыточное) - 5600 кПа;
4. Температура газа на входе - 288 К;
5. Мощность единичного агрегата - 6,3 МВт;
6. Суммарная мощность ГКС - 25,2 МВт;
7. Число агрегатов - 4;
8. Тип ГПА - Ц6,3Б/56-1,45.

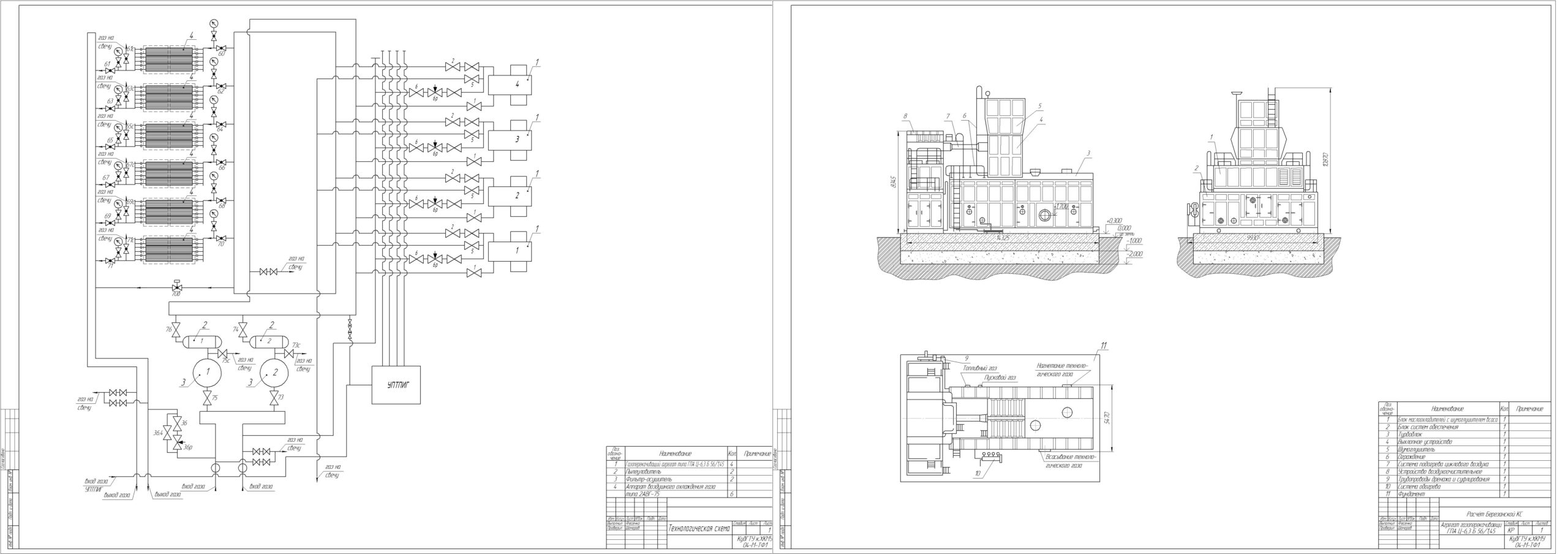

Состав: Нагнетатель, Технологическая схема ГПА, пояснительная записка Язык документа

Софт: Компас-3D V13

Сайт: www

Каталог / Инженерные системы / Газоснабжение / Реконструкция Березанской КС

Просмотр файлов
Курсач/02_с п 3,3 +.doc
Курсач/~$й курсач.doc
Курсач/АВО.frw
Курсач/Мой курсач.doc
Курсач/Нагнетатель.bak
Курсач/Нагнетатель.cdw
Курсач/Техн.схема ГПА.bak
Курсач/Техн.схема ГПА.cdw
Курсач
