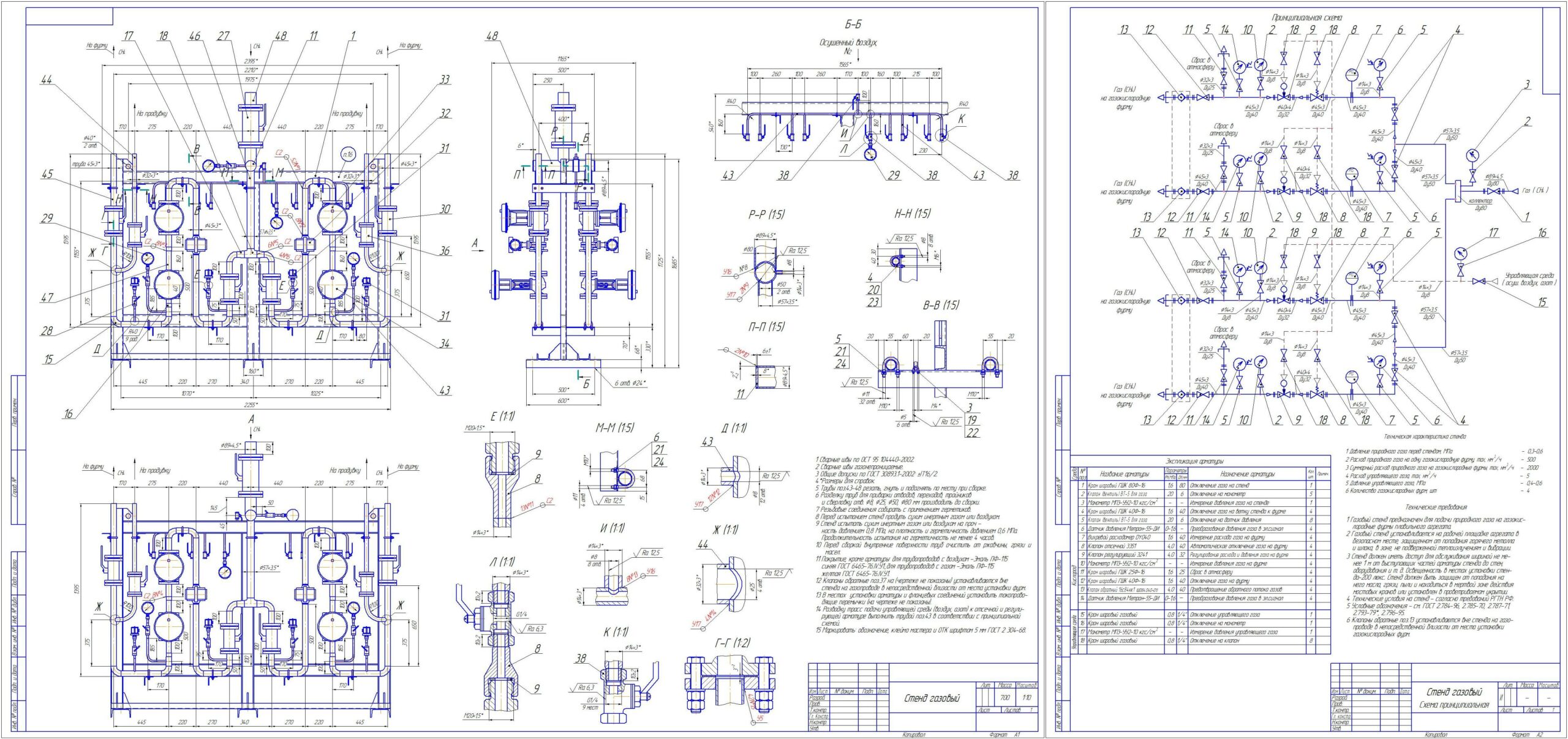

Сборочный чертеж газового стенда
Газовый стенд предназначен для подачи природного газа на газокислородные фурмы плавильного агрегата.
Техническая характеристика стенда
1 Давление природного газа перед стендом, МПа - 0,3-0,6
2 Расход природного газа на одну газокислородную фурму, max, нм/ч - 500
3 Суммарный расход природного газа на газокислородные фурмы, max, нм/ч - 2000
4 Расход управляющего газа, max, нм/ч - 5
5 Давление управляющего газа, МПа - 0,4-0,6
6 Количество газокислородных фурм, шт - 4
Состав: Сборочный чертеж (СБ), спецификация, Принципиальная схема
Софт: КОМПАС-3D 5.11
