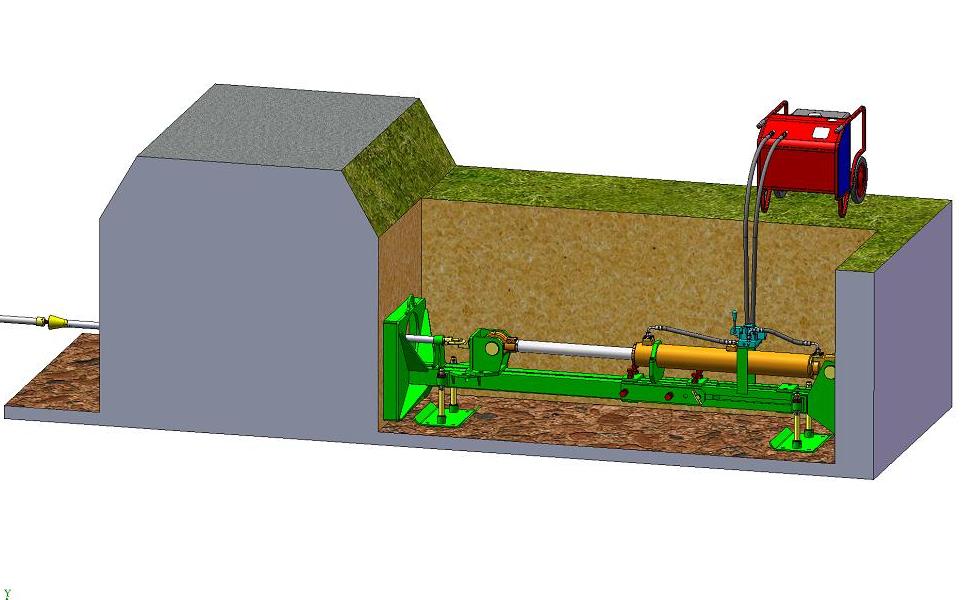

ГПУ-1 Гидравлическая прокалывающая установка

Гидравлическая прокалывающая установка предназначена для прокладки магистралей методом прокола под автодорогами, железными дорогами, дамбами, реками, болотистыми грунтами, оврагами, лесными массивами с одновременным расширением и протяжкой кабеля или трубы ПНД.

Техническая характеристика
1.Категория прокалываемого грунта 1 и 2
2.Наружный диаметр прошивки, мм 70
3.Длина прокалываемого канала, м 55
4.Масса штанги, кг 15,2
5.Количество штанг в комплекте, шт 62
6.Скорость прокола канала, м/мин 1,3
7.Усилие на штоке при прокалывании, кН (т) 246 (24,6)
8.Скорость расширения канала, м/мин 2,2
9.Усилие на штоке при расширении канала, кН (т) 144 (14,4)
10Диаметры расширителей в комплекте, мм 108, 133, 159, 219, 275, 325, 377

Состав: Сборочный чертеж (2 листа), спецификации и картинка из Солида Язык документа

Софт: AutoCAD, dwg

Сайт: www

Каталог / Инженерные системы / ГПУ-1 Гидравлическая прокалывающая установка

Просмотр файлов
ГПУ-1 СБ Гидравлическая прокалывающая установка.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
