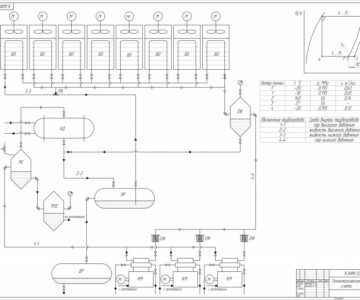

Принципиальная схема системы холодоснабжения

Холодильная машина рамного исполнения марки «Nordic ST A50», производства компании ООО «БАТЦ» ( Россия) общей холодопроизводительностью 45 кВт, при температуре кипения -24°С и температуре конденсации + 45°С. Габаритные размеры установки с учетом конденсатора воздушного охлаждения составляют 6000х2200х2200 мм массой 6000кг.
В состав машины входят:
- три поршневых компрессора Bitzer 4FE-28Y
- конденсатор воздушного охлаждения фирмы “Alfa laval”. Полная масса воздушного конденсатора в заправленном состоянии 410кг. Габаритные размеры 5261х1039х750 мм. Шаг оребрения ламелей – 2.1мм.
-три сдвоенных пластинчатых меднопаянных испарителя в комплекте с электронными ТРВ (терморегулирующие клапаны).
-ресиверы жидкого хладагента, имеющие обратные клапаны на входе и оборудованные смотровыми стеклами верхнего и нижнего уровней.
- два циркуляционных насоса (один главный, второй резервный), производительностью 150м3/час, производства фирмы “Wilo”
-циркуляционный насос контура обогрева грунта производительность 7м3/час, производства фирмы “Wilo”
-дополнительный насос для подкачки хладоносителя в трубную систему
- мембранный расширительный бак, объемом 150л, для компенсации температурных расширений теплоносителя
-пылевлагозащищенный шкаф управления (исполнение IP54), с комплектом устройств управления, автоматики и защиты
- приборы автоматизации, комплект КИПиА
- запорно-регулирующая арматура
Функционально холодильная машина имеет фреоновый контур и гидромодуль. Система управления, спроектированная на элементной бале Carel, обеспечивает точное поддержание заданного температурного режима и позволяет эксплуатировать холодильную машину в автоматическом режиме.
