Трубчато - ребристый теплообменный аппарат паркокомперессионной холодильной машины мощностью 2850 Вт.

Харьковский Авиационный Институт
Кафедра аэрокосмической теплотехники
Курсовой по дисциплине "Теплообменный аппараты"
На тему: "Трубчато - ребристый теплообменный аппарат парокомпрессионной холодильной машины "
Харьков 2017

Исходные данные: Трубчато - ребристый ТА мощностью 2,85 КВт и внутренним давлением 5бар. Рабочее тело - фреон R507.
В данной работе рассматривается тепловой гидравлический и прочностной расчет ТА, предназначеного для охлаждения холодильной камеры.

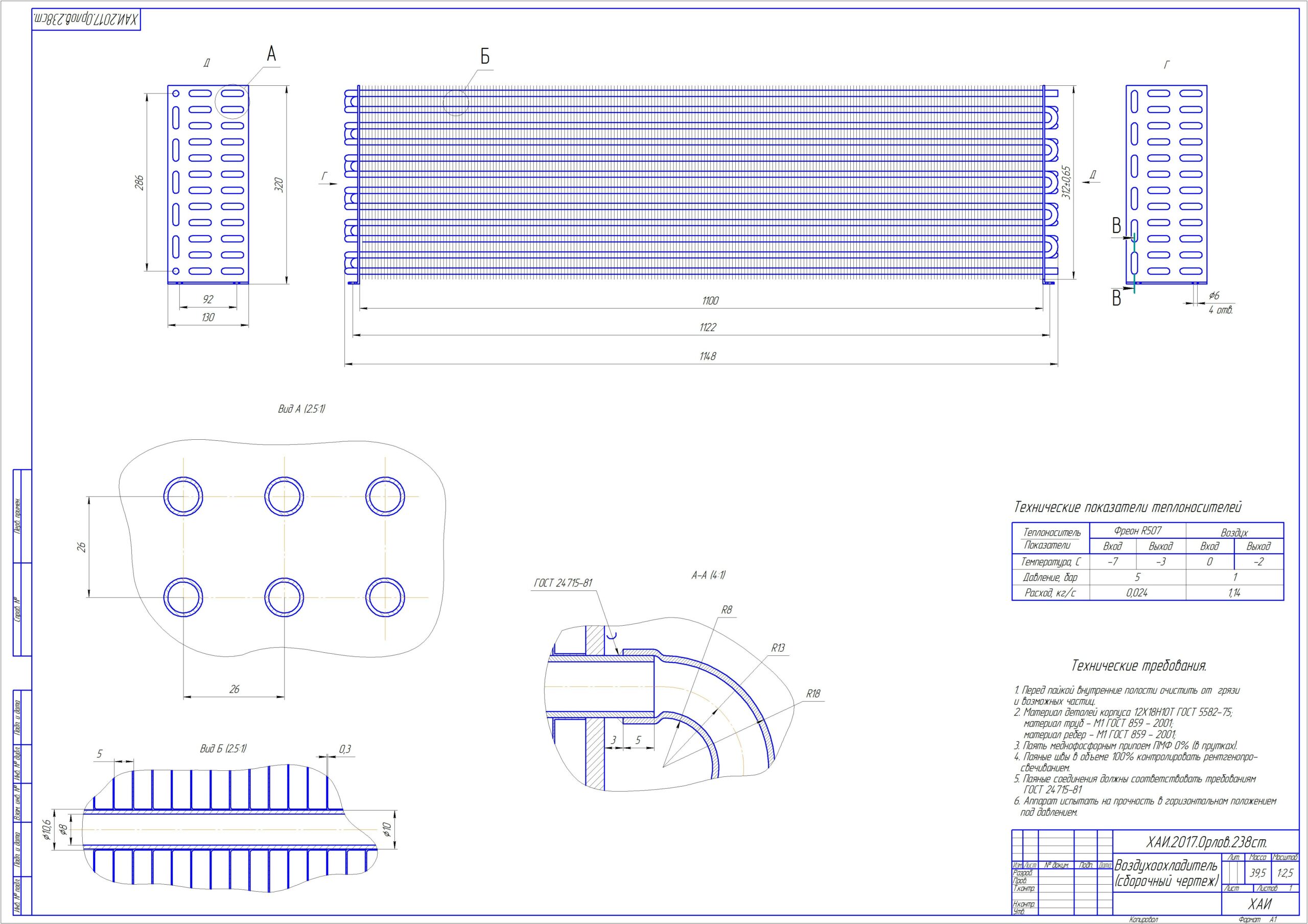

Графическая часть включает в себя чертеж общего вида ТА.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ ………………………………………………………………………...7
1 ОСНОВНАЯ ЧАСТЬ
1.1 Тепловлажностный баланс охлаждаемого помещения……………..11
1.1.1 Исходные данные……………………………………………...11
1.1.2 Определение теплопритока через стены…………………….12
1.1.3 Определение теплопритока за счет инфильтрации…………17
1.1.4 Тепловая нагрузка при термообработке продуктов…………23
1.1.5 Тепловая нагрузка в результате дыхания продуктов………23
1.1.6 Тепловая нагрузка от освещения…………………………….24
1.1.7 Тепловая нагрузка от персонала…………………………….24
1.1.8 Определение промежуточной…………………………………25
холодопроизводительности
1.1.9 Определение влаговыделений от людей……………………25
1.1.10 Определение влаговыделения от инфильтрации……………26
1.1.11 Определение суммарных влагопоступлений………………27
1.1.12 Расчет суммарной мощности воздухоохладителя…………27
1.1.13 Описание работы холодильной машины……………………29
1.2 Расчет воздухоохладителя…………………………………………….35
1.2.1 Задание…………………………………………………………35
1.2.2 Параметры геометрические………………………………….36
1.2.3 Основные положения теплового расчета теплообменника…37
1.2.4 Расчет площадей………………………………………………38
1.2.4.1 Площадь живого сечения межреберного канала…38
1.2.4.2 Площадь поверхности ребер на 1 метр трубы……38
1.2.4.3 Площадь поверхности 1 метр длины трубки, свободной от рёбер…………………………………38
1.2.4.4 Необходимая площадь живого сечения пучка труб для прохода воздуха………………………………..38
1.2.4.5 Площадь ребристой поверхности…………………39
1.2.4.6 Внутренняя площадь трубки……………………….39
1.2.5 Число ребер на 1 погонный метр трубы…………………….39
1.2.6 Длина одной трубки…………………………………………..39
1.2.7 Уточнение скорости воздуха…………………………………40
1.2.8 Коэффициент теплоотдачи воздуха………………………….40
1.2.9 Коэффициент теплоотдачи фреона на участке кипения……41
1.2.10 Коэффициент теплоотдачи фреона на участке перегрева…47
1.2.11 Полная площадь теплообменной поверхности…………….49
1.3 Гидравлический расчет теплообменного аппарата …………………49
1.3.1 Расчет гидравлического сопротивления на участке
Кипения…………………………………………………………50
1.3.2 Расчет местного гидравлического сопротивления………….51
1.3.3 Гидравлическое сопротивление трения на участке перегрева пара……………………………………………………………..52
1.3.4 Полное гидравлическое сопротивление фреона……………56
1.4 Аэродинамическое сопротивление……………………………………57
1.5 Расчет на прочность……………………………………………………59
1.5.1 Расчет на прочность труб под внутренним давлением…….59
1.5.2 Расчет на прочность паяного соединения…………………..61
1.6 Масса теплообменного аппарата……………………………………..62
1.6.1 Масса трубок…………………………………………………..62
1.6.2 Масса ребер……………………………………………………63
1.6.3 Масса поворотных патрубков………………………………..64
1.6.4 Маса трубних досок…………………………………………..64
1.6.5 Полная масса теплообменного аппарата……………………65

Заключение………………………………………………………………………….74
Список использованной литературы………………………………….………….75
