Холодное водоснабжение и водоотведение трехэтажного жилого дома

Федеральное Государственное Бюджетное Общеобразовательное Учреждение Высшего Профессионального Образования «МГТУ им. Г. И. Носова» (ФГБОУ ВПО «МГТУ»)
Кафедра ТГВ и ВВ
Курсовой проект по дисциплине: «Водоснабжение и водоотведение»
на тему: «Проектирование холодного водоснабжения и канализации жилого здания»
Магнитогорск, 2012

Целью данного курсового проекта является архитектурно-строительное проектирование пятиэтажного жилого здания. Она выполнена в соответствии с выданным преподавателем заданием на проектирование по дисциплине «Архитектура».
В данной работе разрабатывается архитектурно-конструктивное решение дома средней этажности с учетом задания, габаритов, материалов, целевой направленности, района строительства и основных нормативных требований. Проект жилого дома разработан в соответствии с действующими на территории Российской Федерации нормами, а именно ГОСТами, СНиПами и другими нормативными документами.

В данном проекте форма здания сложная.
Длина здания в осях:25600 мм.
Ширина здания в осях: 13200 мм.
Число этажей: 5 с высотой одного этажа 2800 мм.
Подвал: высота 2100 мм.
На каждом этаже находятся две трехкомнатных и две двухкомнатных квартиры.
Связь между помещениями связанная и коридорная.

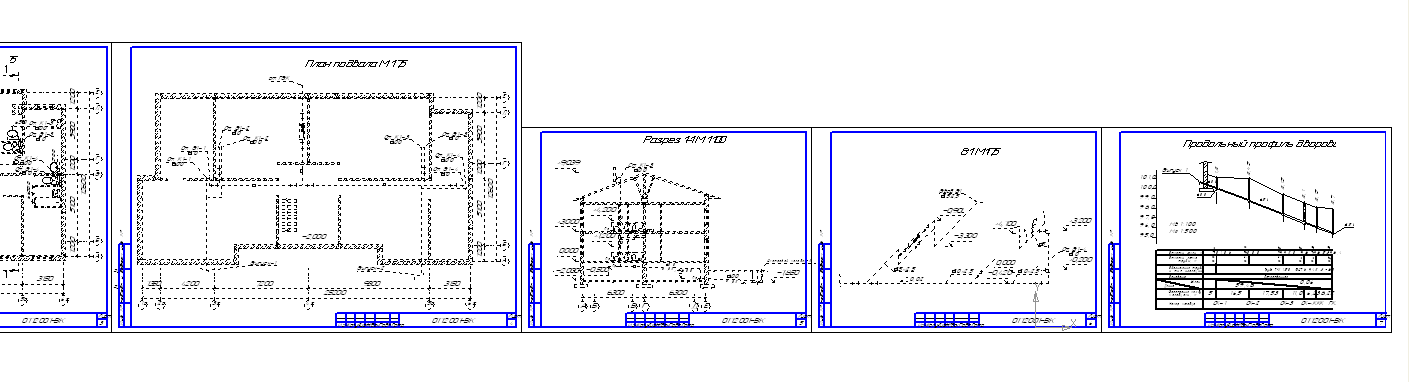

Состав: Генеральный план, План секции этажа, План подвала, Разрез, Аксонометрия, Профиль, ПЗ Язык документа

Софт: CDW

Каталог / Инженерные системы / Холодное водоснабжение и водоотведение трехэтажного жилого дома
