Каркасная дымовая труба Ду300х2 высота 20м (ТМН и КМ) на котел 750кВт

Каркасная дымовая труба Ду300 - 2шт. к модульной котельной на базе котлов 2 шт. по 750кВт. В файле приложены разделы КМ (конструкции металлические) и ТМН (газоходы). Все со спецификациями.

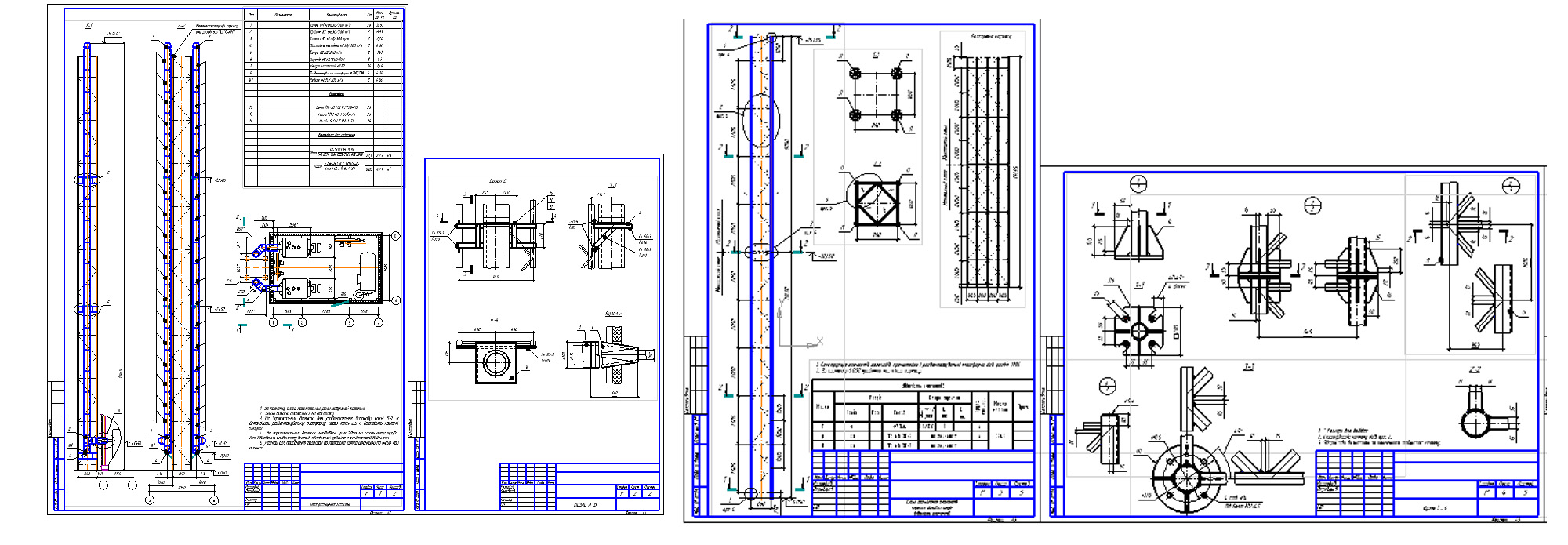

Состав: ТМН (План размещения газоходов; узлы А,Б); КМ (Техническая спецификация металла; Схема размещения анкерных болтов; Схема размещения каркаса дымовых труб и узлы)

Софт: КОМПАС-3D 14 SP2

Сайт: www

Файлы:
Каркас-КМ_л 3-4_12.cdw
Газоходы_ТМН.cdw
Каркас-КМ_л 1-2_12.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
