Котел ГМ-50

Котел типа ГМ-50-14 предназначены для получения насыщенного пара

Номинальная паропроизводительность, т/ч
50

Давление перегретого пара, МПа (кгс/см2)
1.4 (14)
Температура насыщенного пара, °С
197

Температура питательной воды, °С
100
Топливо
Газ, мазут
Сейсмичность района установки, балл
9
Коэффициент полезного действия, %
93,0/91,0
Габаритные размеры котлоагрегата, м:

Длина
18,2
Ширина
11,2
Высота
14,6

Масса котла, т (в сейсмическом исполнении)
137 (161)

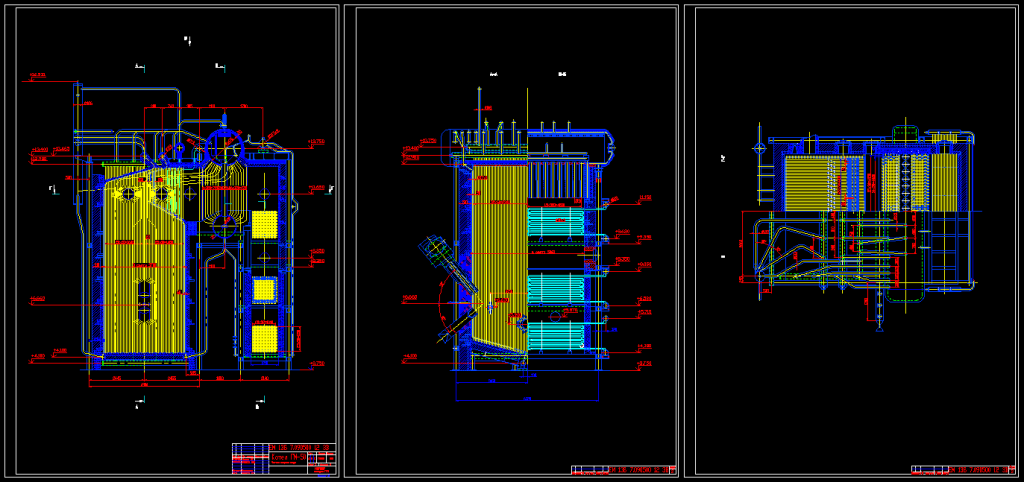

Состав: Вид общий (ВО), разрезы А-А, Б-Б, Г-Г, вид В Язык документа

Софт: AutoCAD 2004

Просмотр файлов
ГМ-50.dwg
